BENTLEY 綜合管廊解決方案

城市市政公用管線是城市賴以正常運行的生命線，傳統的市政公用管線各自為政地敷設在道路的淺層空間內，因管線增容擴容不但造成了“拉鏈路”現象，而且導致了管線事故頻發，極大地影響了城市的安全運行。

什么是綜合管廊

建于城市地下用于容納兩類及以上城市工程管線的構筑物及附屬設施。

——《城市綜合管廊工程技術規范》（GB50838-2015）

綜合管廊類型

按功能分類：

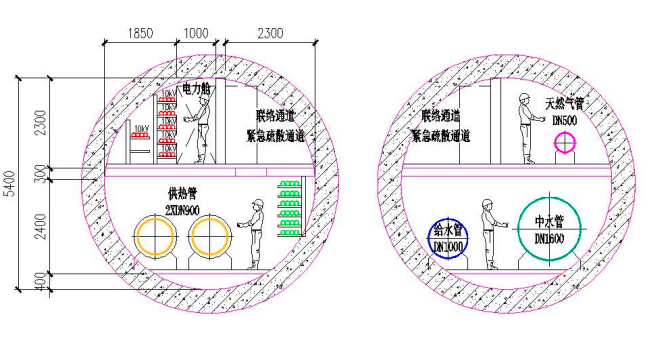

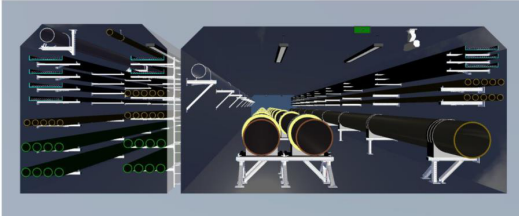

干線綜合管廊

一般設置于機動車道或道路中央下方，采用獨立分艙敷設主干管線的綜合管廊。

f438aac3d757c520db40a3f2ab3081b

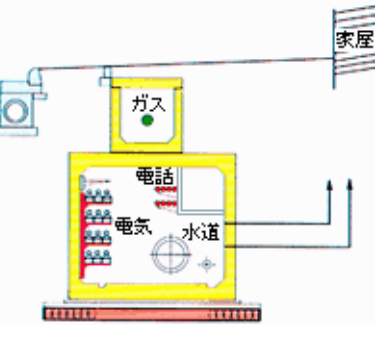

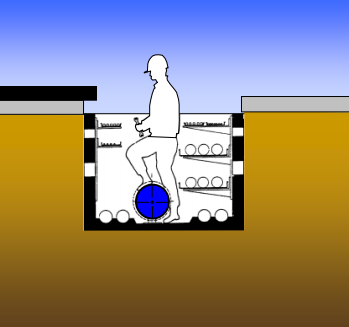

支線綜合管廊

一般設置在道路兩側或單側，采用單艙或雙艙敷設配給管線，直接服務于臨近地塊終端用戶的綜合管廊。

35c606ef3f7d7dbfb3c2da2ce30121c

纜線管廊

封閉式不通行、蓋板可開啟的電纜構筑物，蓋板與地坪相齊或稍有上下。

54b558e079acac0d8b214b2e0ac0289

按施工工法分類：

暗挖法綜合管廊

ecc024e7c19d4dc8d3eb1cfe4f8976c

明挖法綜合管廊

4617f927a3ad3372d6ad144e7549b7b

預制拼裝綜合管廊

12ec5f885160ac05d280709ec12b9c0

綜合管廊建設面臨哪些技術難點

一、在綜合管廊建設過程中，常規的鋼筋混凝土及圬工砌體結構設計、施工較繁瑣，且從基坑開挖到通車所需工期較長，因此需對適用于城市綜合管廊的新型材料和結構（如波紋鋼結構）進行系統的研究與分析。

微信圖片_20210322171812

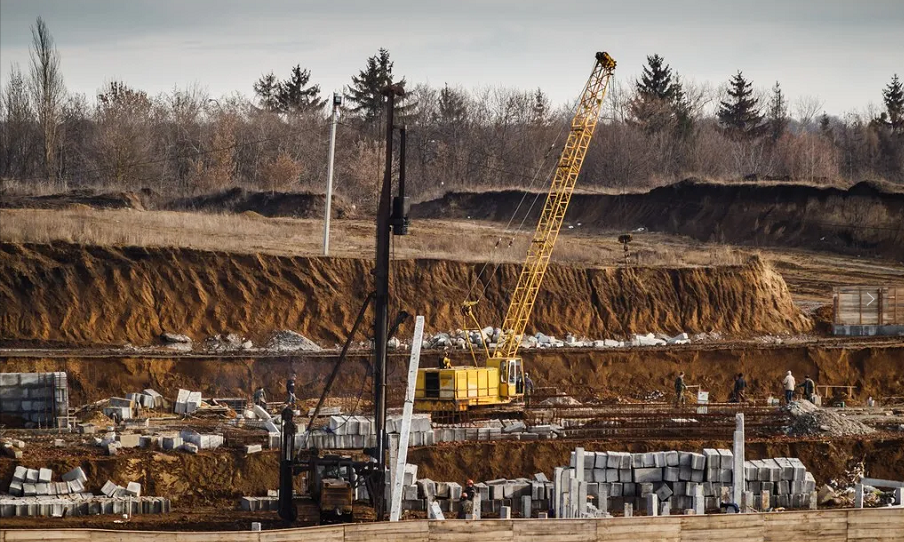

二、復雜地質條件下的綜合管廊工程建設存在施工慢、技術難、危險多等問題，急需確定針對濕陷性黃土地區、吹填土地區等復雜地址地區的設計方案。

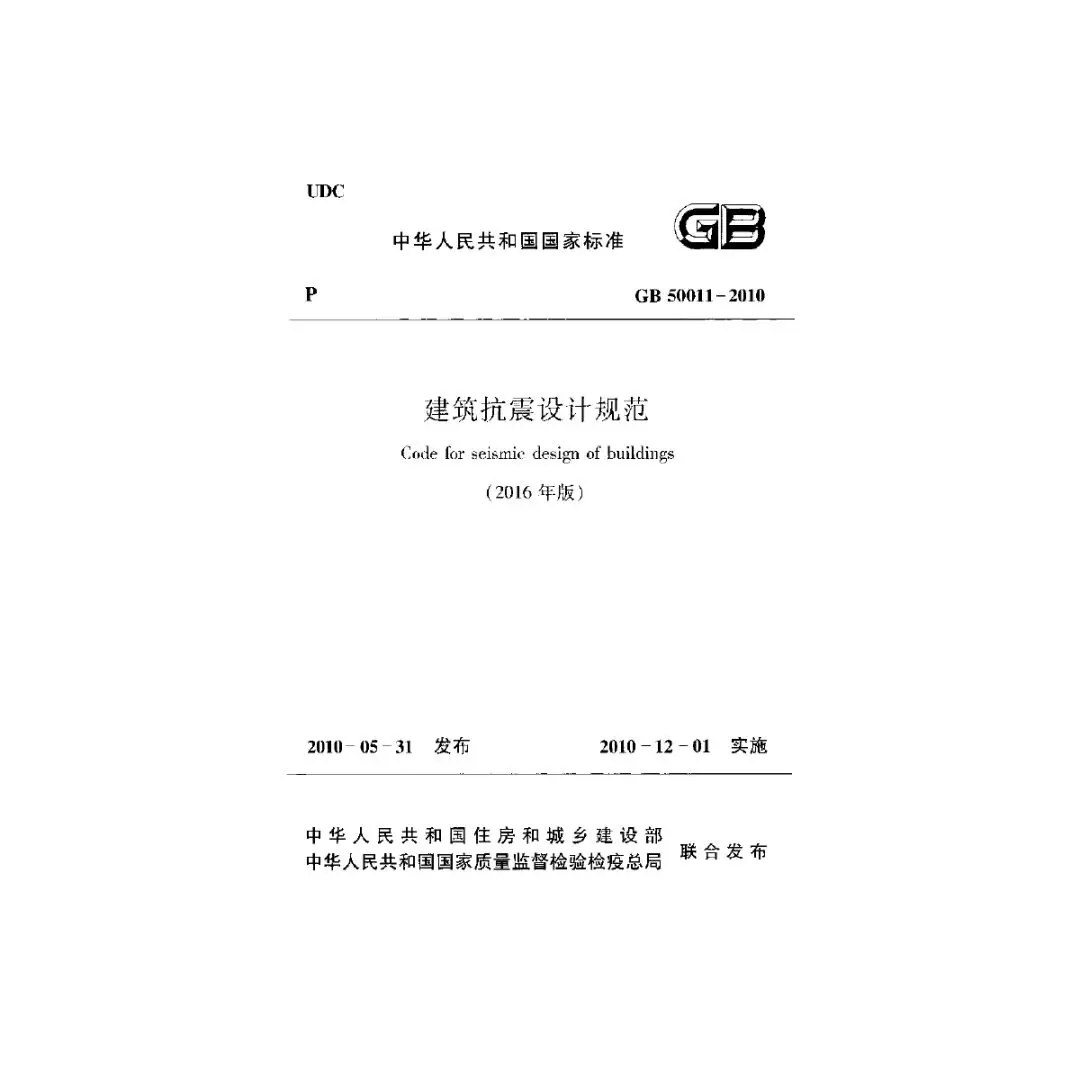

三、我國地下綜合管廊建設起步晚，在抗震減災設計方面存在著諸多不足亟待解決。雖然《建筑抗震設計規范》GB50011-2010規定了需要進行抗震設計的情況，但對抗震設計并無具體規定，并且缺乏抗震支架的相關設計標準及規范。因此，為了保障城市地下綜合管廊的安全，緊跟城市現代化建設步伐，提升綜合管廊建設的經濟性和抗震性能，保證了人民生活質量，城市地下綜合管廊抗震系統研究工作的開展，已到了刻不容緩的地步。

四、綜合管廊施工工藝與設備還有待進一步更新與發展。管廊工程屬于新興工程，尚無全面的施工技術經驗，對于施工工藝的選擇應用缺乏統一認識，從而在施工過程中會導致施工工藝選擇不當，對工程安全、質量、進度方面產生影響，增加成本和投入。因此，對于城市地下綜合管廊施工工藝和設備的研究，有利于整個行業進一步完善地下綜合管廊的施工工藝，使施工單位能更好地參與管廊建設，對于企業在整個行業中增加競爭力有著極其重要的意義。

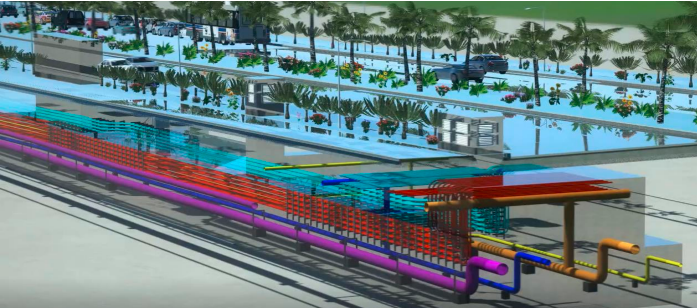

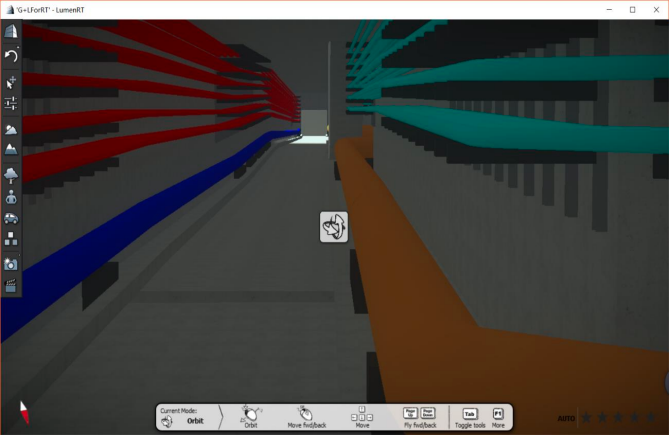

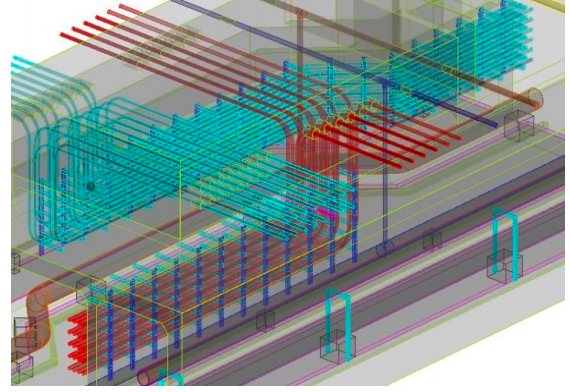

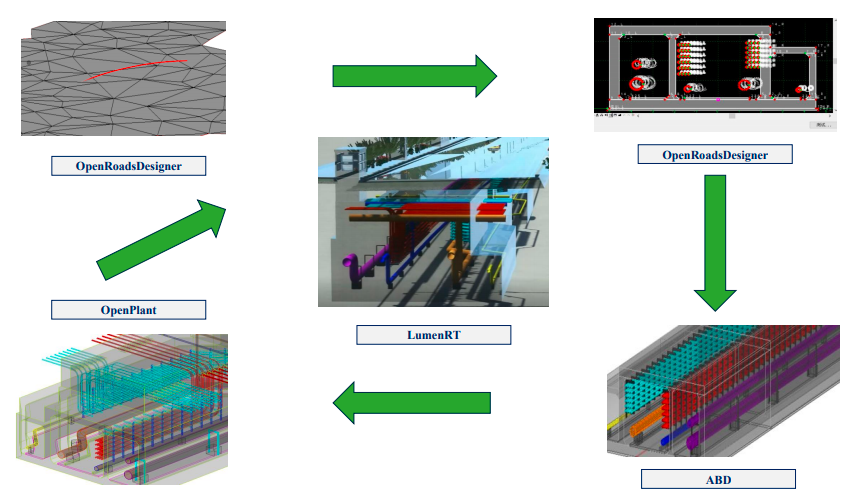

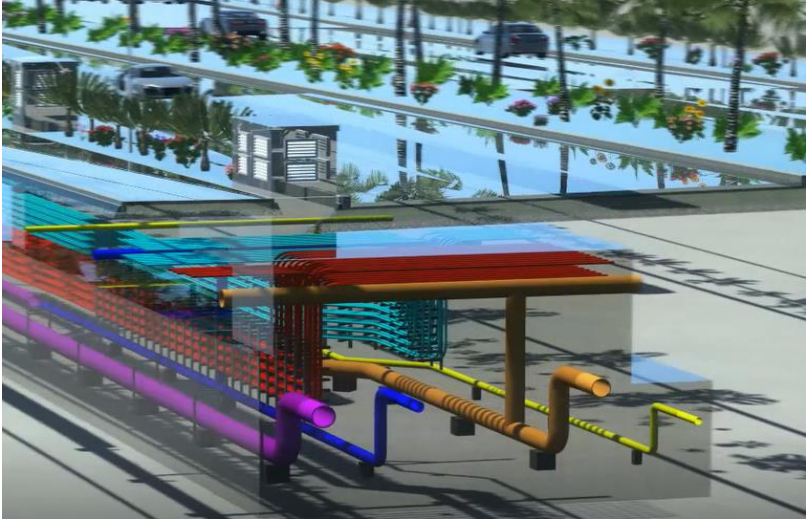

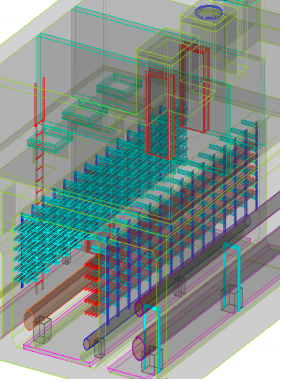

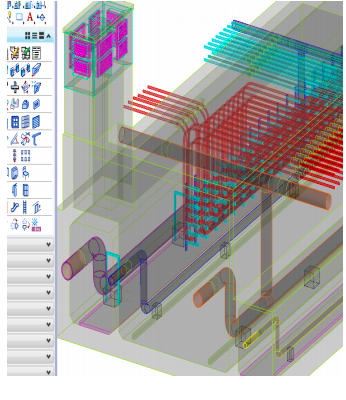

五、BIM技術在綜合管廊建設中的應用方案還有待研究。通過將BIM技術全面應用于綜合管廊的設計、施工全過程，通過方案模擬、深化設計、管線綜合、資源配置、進度優化等應用，可避免設計錯誤及施工返工，提高經濟、工期效益。

六、燃氣屬于易燃易爆氣體，對燃氣在綜合管廊中的設計、施工、管理和日常維護需要深入研究。結合燃氣自身的特點和燃氣工程中的經驗，對燃氣管道入廊后對管廊結構、安全控制和運營、維護管理等方面提出具體要求，以保證管廊的安全。
