項目簡介

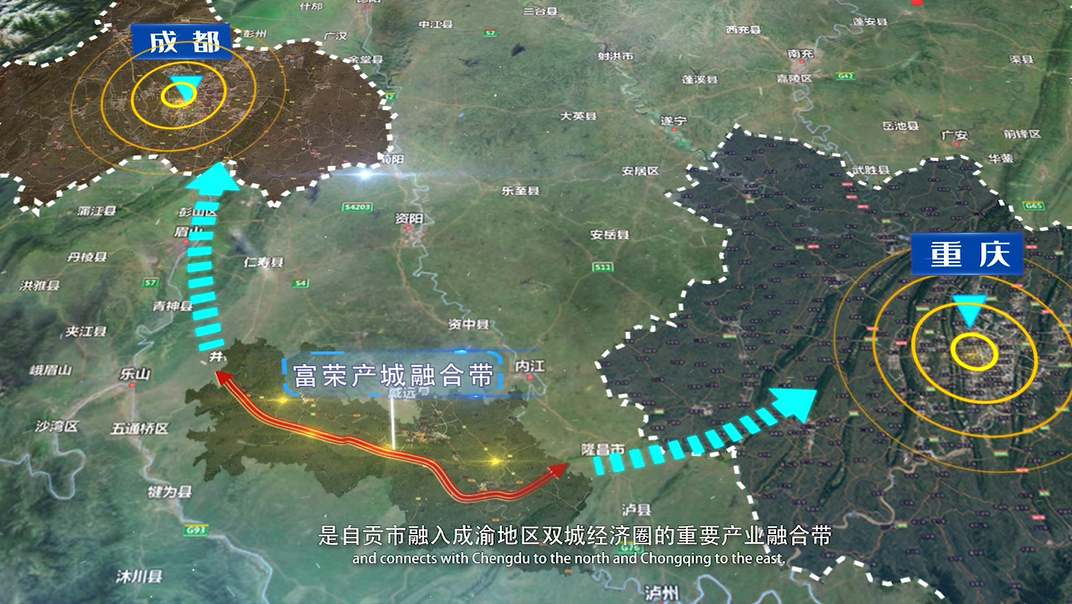

富榮產城融合帶作為成渝發展南線的重要組成部分，東西向貫穿自貢市全域，北接成都、東聯重慶，是自貢市融入成渝地區雙城經濟圈的重要產業融合帶。

330e430d189a254072cc960efc04dae

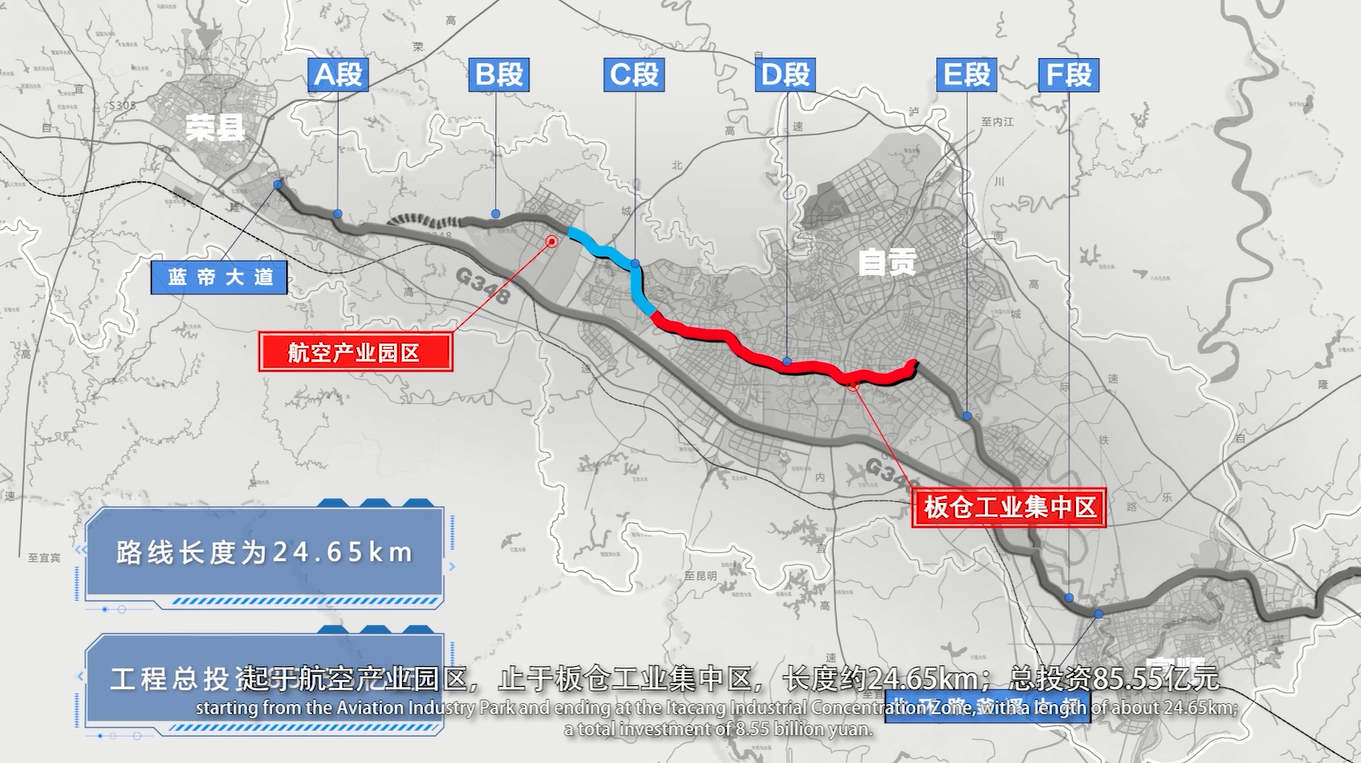

富榮產城融合帶基礎設施建設項目起于榮縣藍帝大道、止于富順北環路，東西向串連中心城區與兩縣。道路采用城市主干道標準，全長約66.7km，道路寬度97m，城區段雙向12車道、郊區段雙向8車道，設計時速80km，采用PPP模式實施。按照統一規劃，分步實施的原則，優先實施C、D段，起于航空產業園區，止于板倉工業集中區，長度約24.65km；總投資85.55億元。

f5dfbc16d8b29cb7bbb6ec4196ffc4e

建成之后將進一步改善自貢市人居環境，增強城市功能，對于打造自貢市富榮產城一體化發展，使之成為成渝經濟圈、川南城市群的核心部位具有重要意義。

ff788e3f8bc5d1e8815c1e4f749d891

項目動畫

視頻全長10分49秒，本視頻為匯報動畫，由我司動畫部門制作。我司動畫部成立10多年，制作項目動畫多達兩百個，包括報獎動畫、投標動畫、施工進度模擬動畫、設計匯報視頻、企業宣傳片、商業宣傳片等。

BIM技術切入點

1、由于社會環境、周邊交通環境、相鄰項目建設時序的綜合影響。存在協調難、征地難、交通組織難等問題，傳統設計手段難以滿足要求。

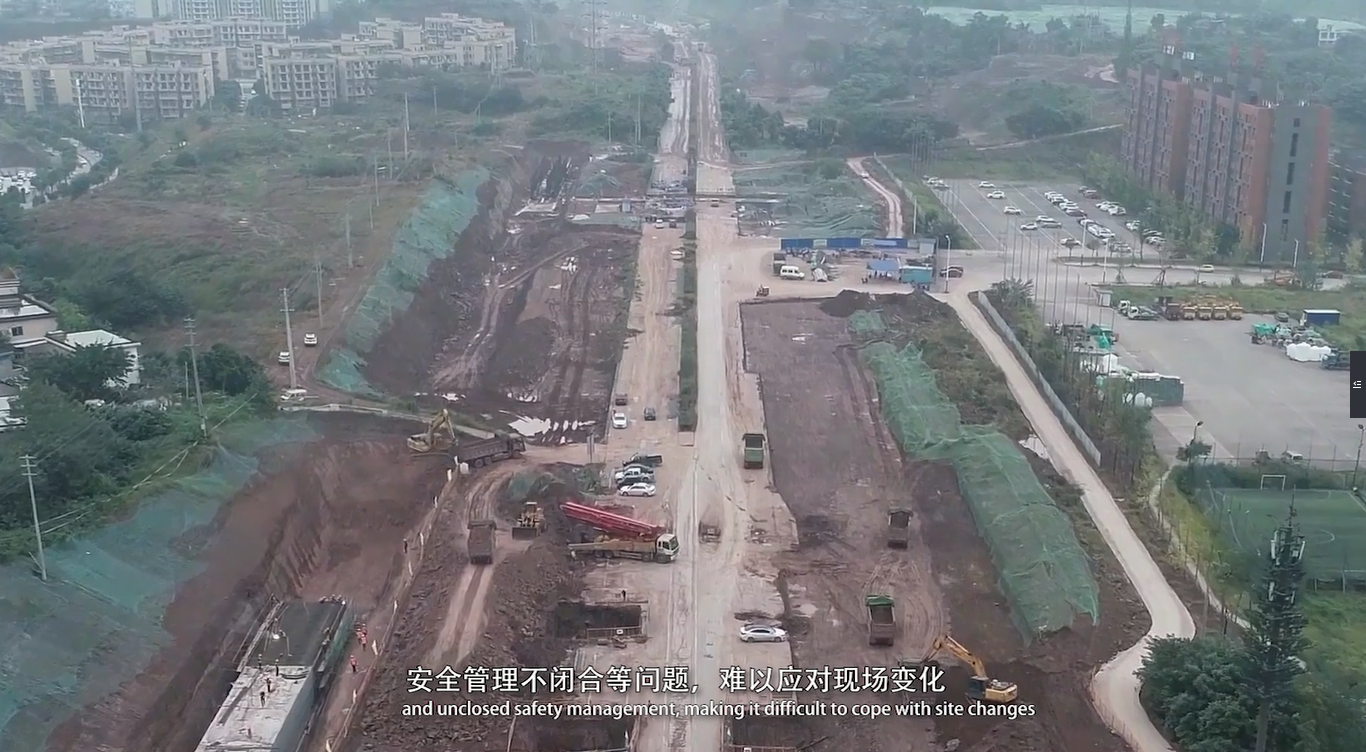

2、項目全長建設期3年，傳統施工管理模式存在長線工程管理投入大、信息化水平低、質量管控不到位、安全管理不閉合等問題，難以應對現場變化。
本項目為省、市重點工程，是全國首個市政工程電子檔案試點項目，具有著重大的社會影響力。采用BIM技術，致力于打造自貢市信息化數字化示范工程。

657f95d10d780fc65b7176c089ce6b8

BIM設計環境的構建

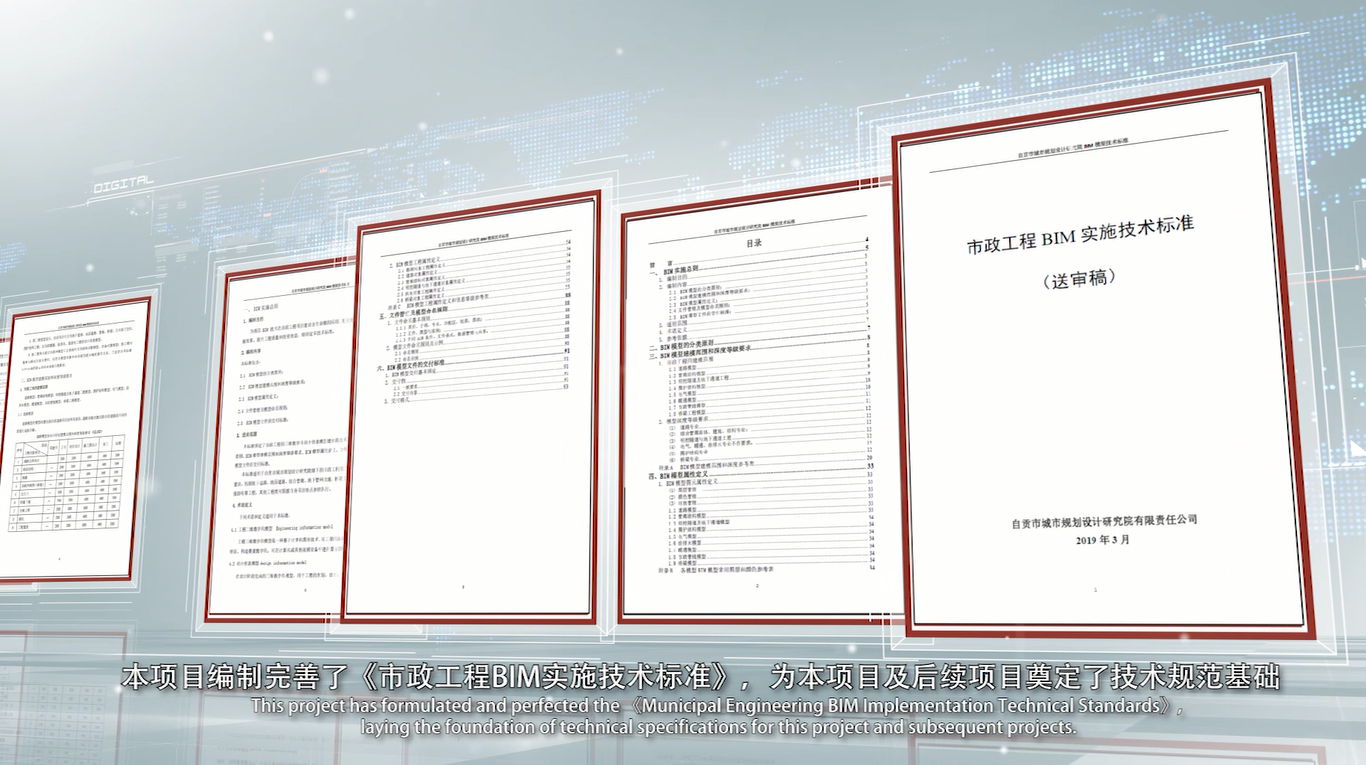

1、BIM設計標準制定
本項目編制完善了《市政工程BIM實施技術標準》，為本項目及后續項目奠定了技術規范基礎。

38d509dd38927ae6cd8e3f68c37de57

2、BIM設計軟件選用
選擇數據管理能力出色、數據接口統一，大體量線性工程處理流暢的Bentley交通市政系列軟件。

dea3aa46df6cfe25e2eb69b80bdd807

3、BIM模型創建
創建了道路、橋梁、隧道、綜合管廊、其他附屬工程等BIM模型。

c67ecc599ab012289e92ded7f84b7e5

BIM設計應用
1、BIM+GIS輔助設計
本項目采用無人機傾斜攝影測量技術，建立全線24公里1:1000高精度地形圖，準確反應地物外觀、位置。
與BIM模型整合，建立三維正向設計的基礎環境。通過GIS場地分析，解決征地拆遷、綠化遷改問題。

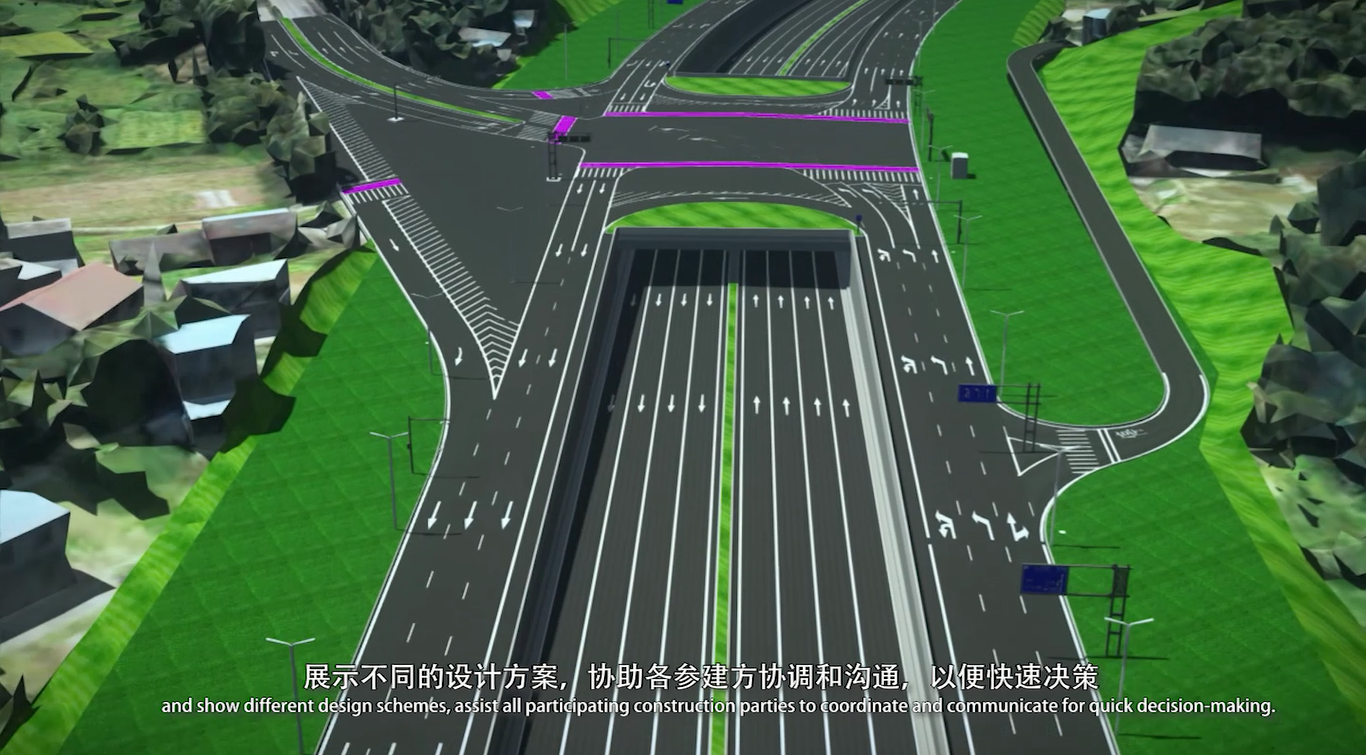

展示不同的設計方案，協助各參建方協調和溝通，以便快速決策。

bc7ef4faf7bb0501a3416633cde3ca9

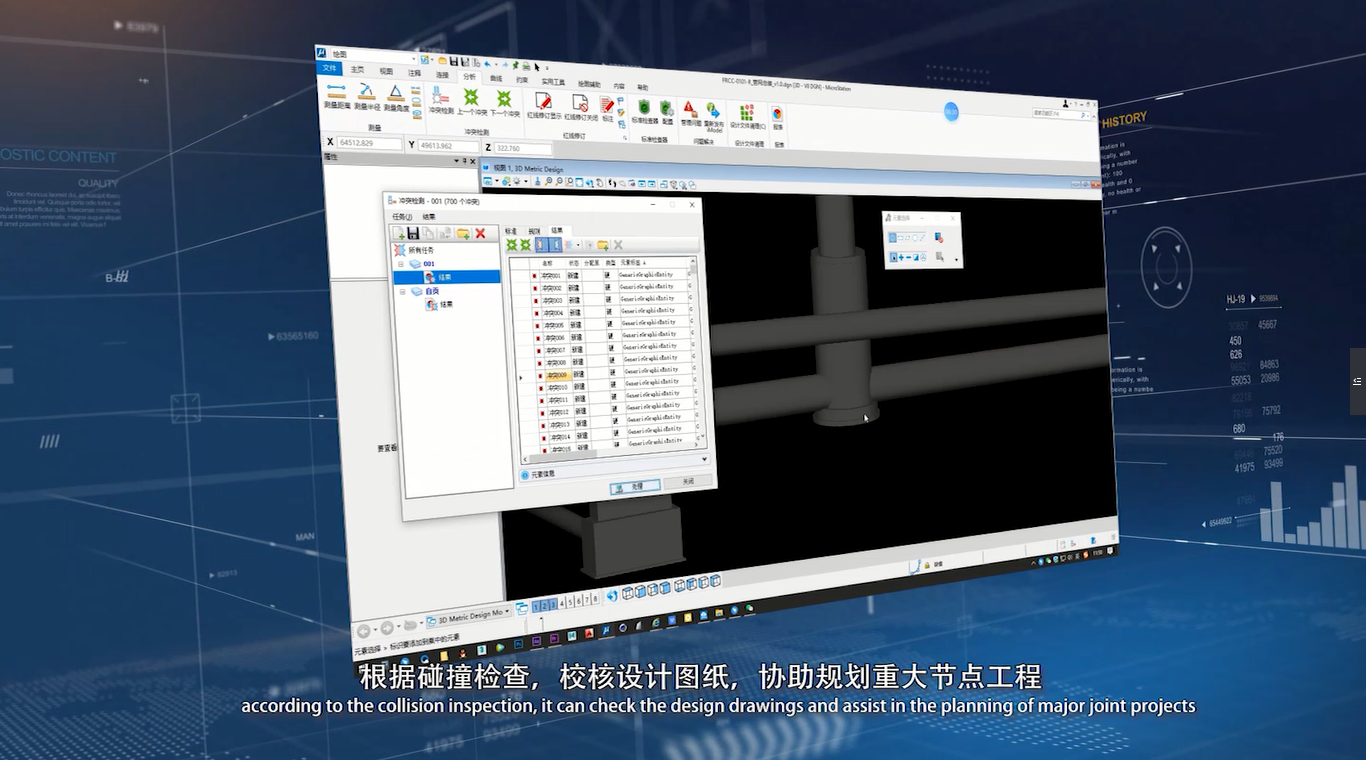

2、管線碰撞與遷改
根據管線物探資料，建立現狀地下管線模型，模擬并優化管線改遷方案。根據碰撞檢查，校核設計圖紙，協助規劃重大節點工程。

bf91b1f9de23eb5c4887b11ab77d479

3、景觀藝術方案展現
根據景觀設計資料創建景觀綠化模型，整合各專業設計BIM模型，展現各關鍵節點景觀方案的設計理念、思路和細節表現,輔助園林綠化方案的溝通決策。

a761ac3a3bbc0521f6512e513be6170

4、交通仿真
通過交互式的操作,進行駕駛體驗，模擬安全視距及行車速度，以駕駛員的視角對道路線型及標志、標牌設置的合理性等進行驗證和分析。

509532c281798cb51e3ddc8e6cfd570

5、工程量提取與復核
根據本項目工程量清單表，配合設計、施工的相關需求，校核設計階段的工程量，提高工程算量的準確性。

dd5326a39f550de807c5223a391576a

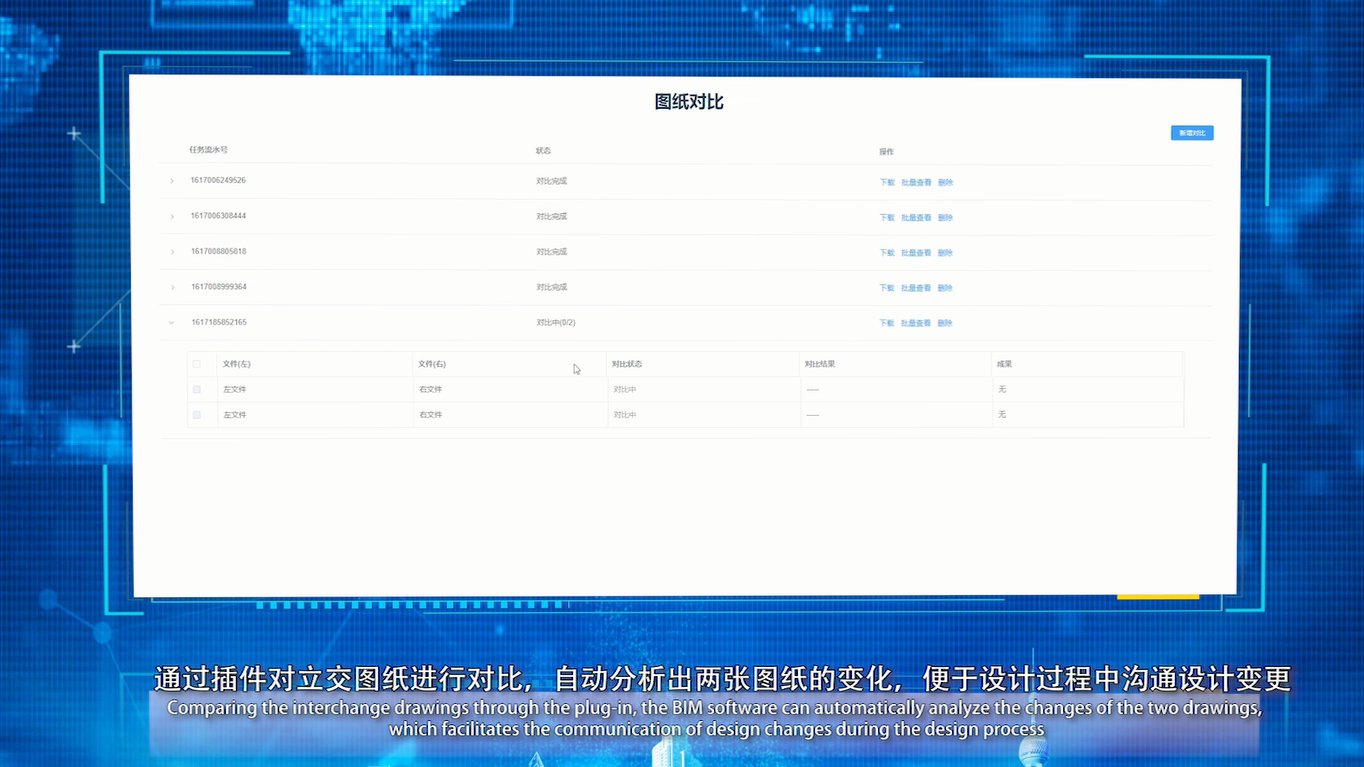

6、圖紙對比研發
通過插件對立交圖紙進行對比，自動分析出兩張圖紙的變化，便于設計過程中溝通設計變更。

4432271fd15bafa3e6f572250be3c4a

7、VR 場景體驗
對項目周邊環境、綜合管廊內部管線布置、隧道裝修方案等進行沉浸式的vr體驗比選。

40de9f42d815f5b6b2577ca18c3df2a

BIM施工應用

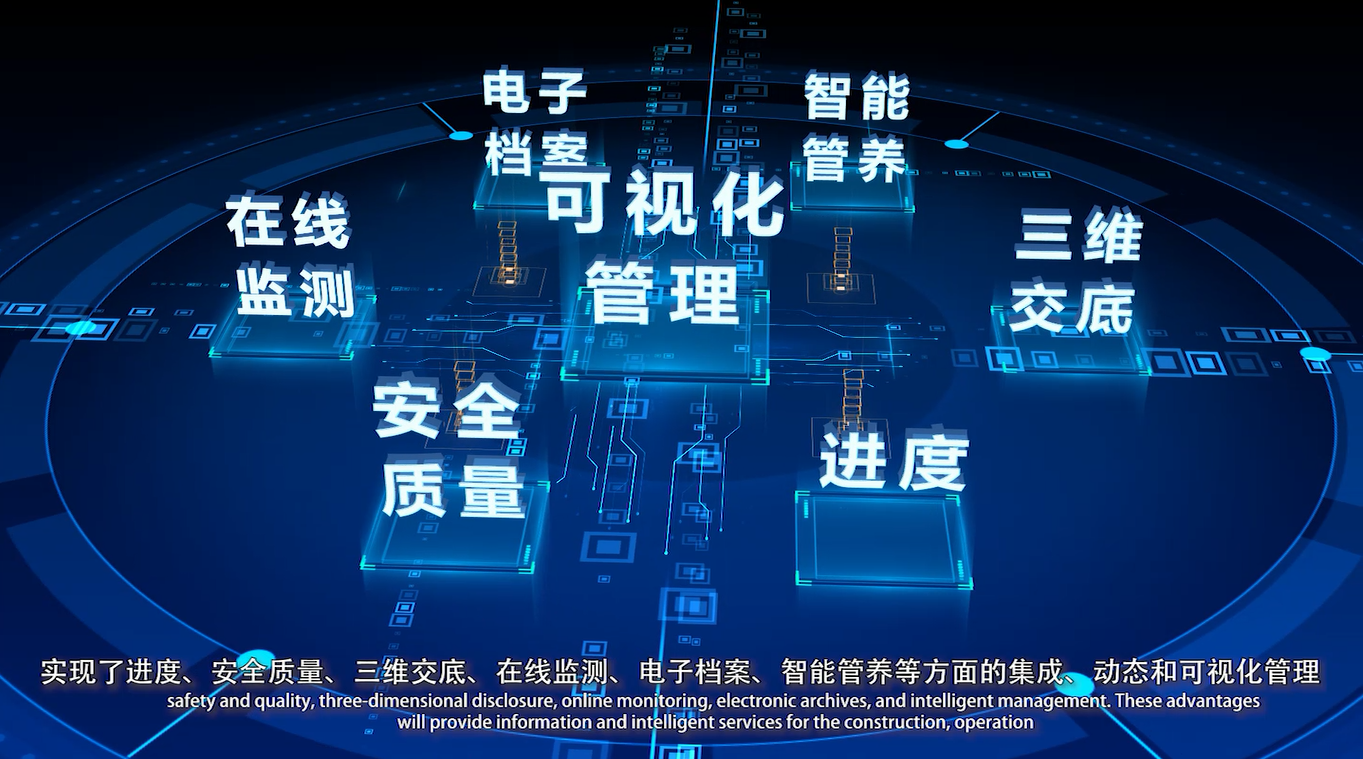

本項目為實現智慧建造，面向建造運營全生命周期，搭建智慧建造管控平臺。以管控系統、智慧工地、物聯網、云技術為核心，以落實推廣國家電子檔案政策為抓手，通過項目協同管理、多源信息集成、無線傳輸、圖像識別等手段開展BIM應用，實現了進度、安全質量、三維交底、在線監測、電子檔案、智能管養等方面的集成、動態和可視化管理，為本工程建設、運維的信息化和智能化服務。

2acf6f2e7a1efd4e0514336023ae85e

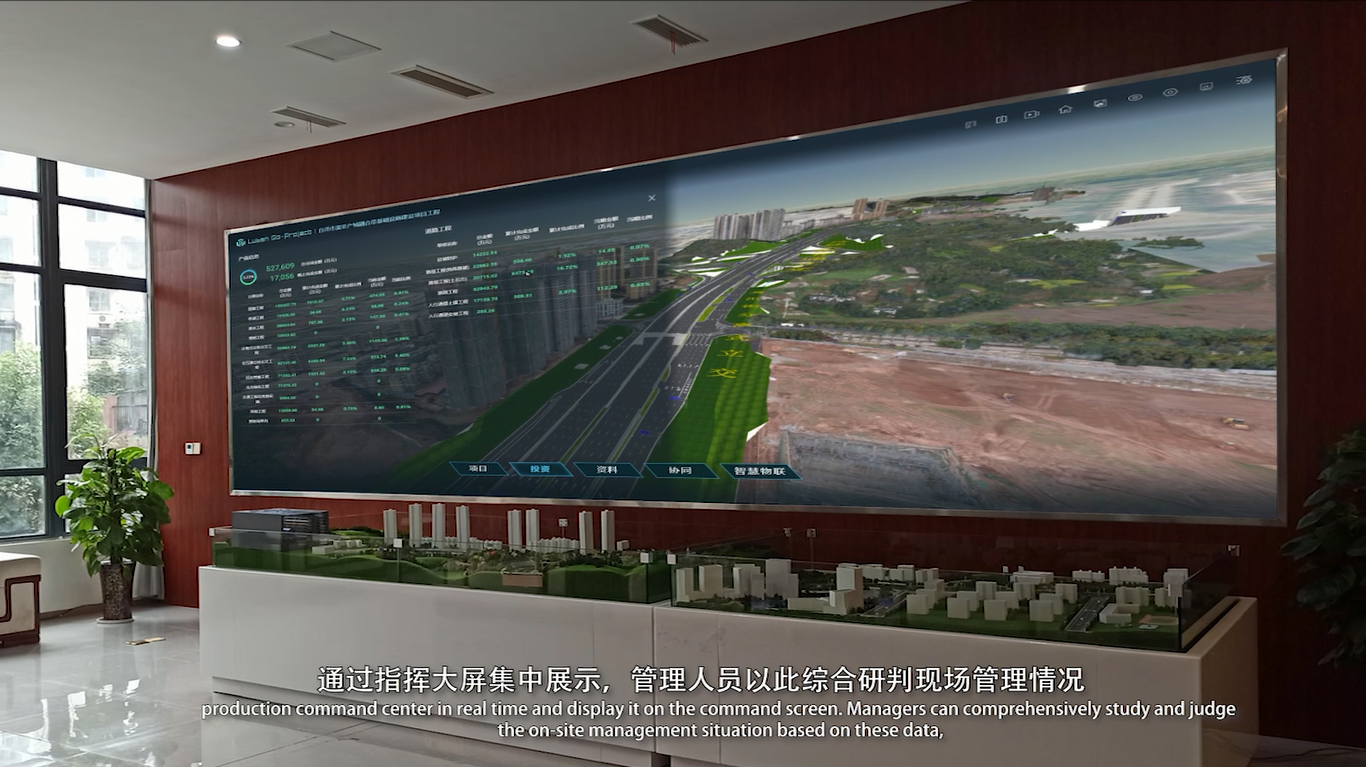

1、宏觀總控

利用BIM、物聯網、互聯網等相關技術，將生產數據實時推送至項目生產指揮中心，通過指揮大屏集中展示，管理人員以此綜合研判現場管理情況，有效提高了項目后臺管控水平。

36118aad0a01fe41cb3aea1caf086b7

2、智慧物聯

將視頻監控系統集成至管理平臺，通過模型直觀了解監控點位置，可進行實時視頻查看，確保施工生產情況了如指掌。

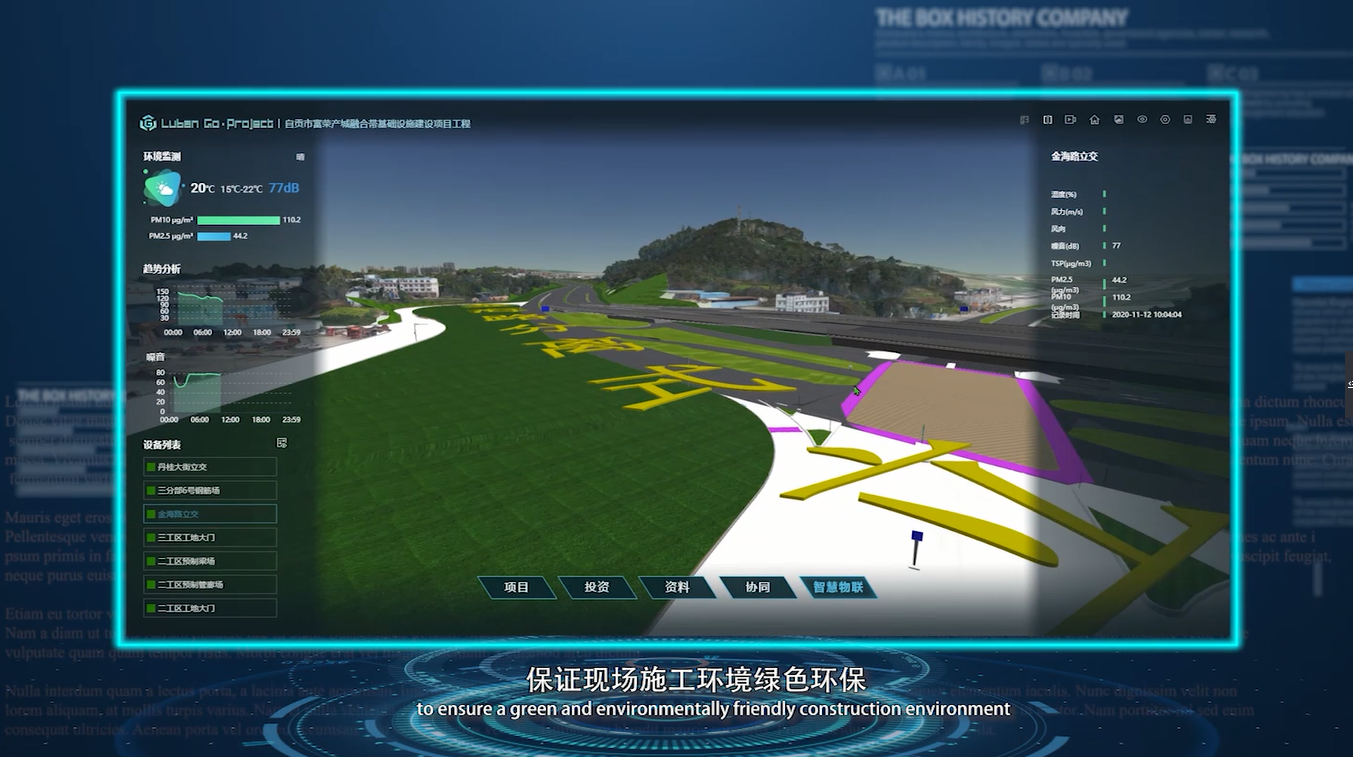

將環境監測終端集成至智慧工地管理平臺，自動聯動霧炮降塵設備，保證現場施工環境綠色環保。

現場車輛安裝GPS，通過大屏展示頁面，在地圖上實時顯示各入網車輛的定位，同時可以查詢車輛實時軌跡。

接入勞務實名制系統，可在平臺中實時了解現場人員工種與進出場等情況，保證現場人力情況被實時掌握。

be08aab630d18354f82b52afcbaed36

3、現場管理
每個構件集成設計、施工信息，達到追責有支撐，追事有依據。
可通過手機端即時發起問題整改，并即時推送到相關責任人，形成快速、完整的管理閉環。
模型構件與施工進度掛接，從顏色即可得知項目現場形象進度，并可實時查看其施工過程記錄。

35b11b51d3092b6f3db242670ffb3d7

4、質檢計量與電子檔案
本項目獨立研發一套適合市政工程的質檢計量系統，在全國屬于首創，通過引用具備法律效力的電子簽章，質檢資料全部線上編制線上審批，做到“人員少跑路，數據多跑路”。

a. 數據填報，自動計算
各參建方通過統一的數據報送平臺進行數據填報，并與BIM模型掛接。平臺內設大量數據計算關系，做到人員少計算，數據自動計算，將質檢資料的編制審批時間提高2-3倍。

4432271fd15bafa3e6f572250be3c4a

b. 審簽管控
工程資料（方案、設計變更、質檢計量）線上填報并簽章審批，陽光簽證，流程透明，同時前后審簽人員相互監督，采用數字中心認證公安部備案的電子簽名、印章，合法高效的完成工程資料的電子化、信息化管理。

c. 超計卡量
通過內置招投標工程量清單，使計量工程量實時與招投標工程量作對比，實現計量工程量的卡扣，杜絕了超計量。

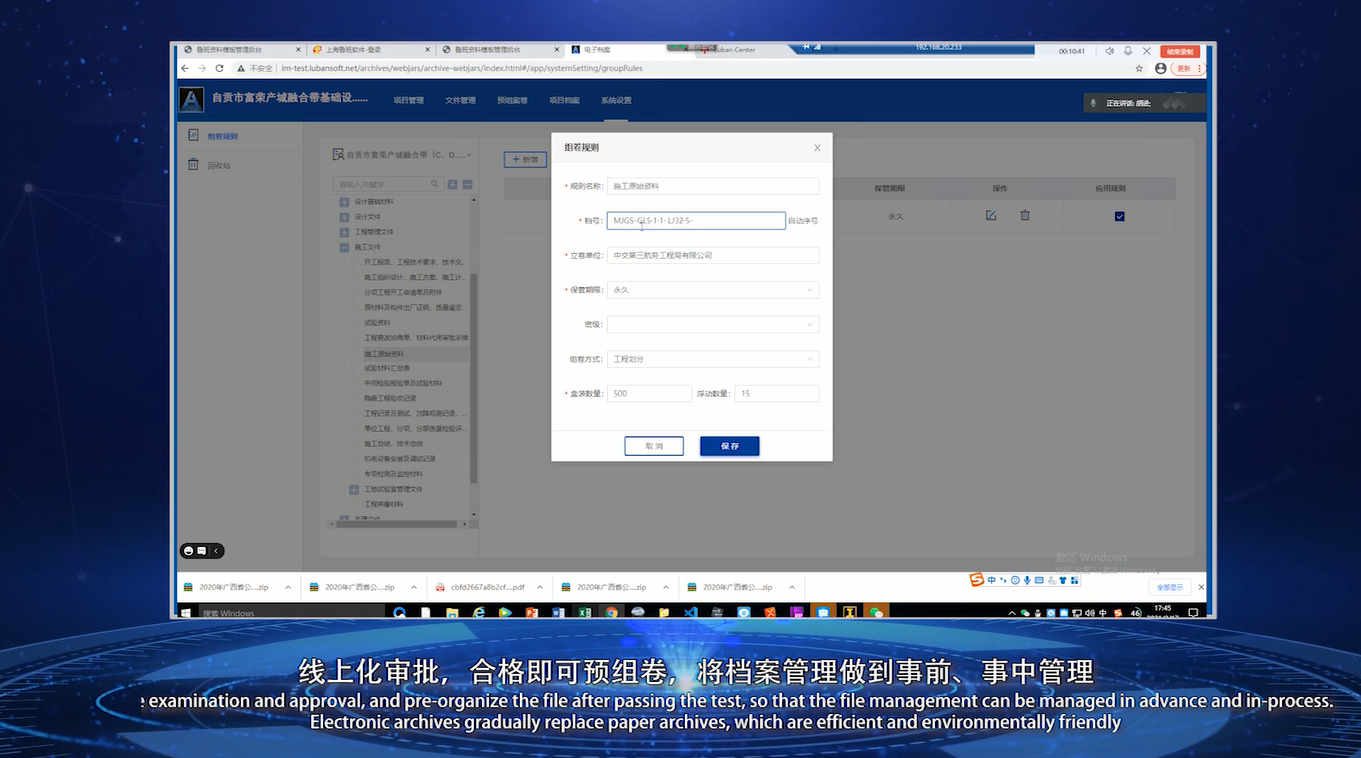

d.電子歸檔
靈活設置組卷規則，提高組卷效率，將檔案管理人員納入過程資料管理，線上化審批，合格即可預組卷，將檔案管理做到事前、事中管理。電子檔案逐步替代紙質檔案，高效環保，有利于檔案查詢和管理。
