精彩解讀 | 傾斜攝影在城中村改造中的應用

傾斜攝影的應用范圍非常廣，今天小編來給大家介紹，傾斜攝影在城中村改造中的應用。

ONE

都市里的村莊

在城市化進程中，在城市建成區范圍內失去或基本失去耕地，仍然實行村民自治和農村集體所有制的村莊；或全部或大部分耕地被征用，農民轉為居民后，仍在原村落居住而演變成的居民區，滯后于城市發展進程、游離于現代城市管理之外。

TWO

存在的問題

①人口雜亂，"城中村" 由村民、市民和流動人口混合構成，治安形勢嚴峻。

②城市規劃滯后，違法違章建筑相當集中，由于房屋密度高、采光通風條件差，村民居住環境差。

③基礎設施不完善，衛生條件太差。各種管線雜亂無章，排水排污不暢，垃圾成災。街巷狹窄、擁擠，存在嚴重消防隱患。

④土地使用存在諸多問題，宅基地、工業用地、商業用地相互交織，非法出租、轉讓、倒賣，管理混亂等。城中村不僅影響城市的美觀，也阻礙城市化進程，制約著城市的發展。

THREE

土地使用權狀態

①大量的違章違規建筑存在，沒有任何規劃與建設部門的批準；

②存在大量亂占、亂圈地現象；

③非法租賃土地；

④以土地入股開辦各種實業；

⑤用集體土地抵押貸款；

⑥用集體土地進行非法的房地產開發、經營等。由于"城中村" 集體土地的邊緣性、稀缺性、區位性、固定性，多樣性，復雜性以及相比較于國有土地使用權的低廉性，是它擁有旺盛的需求市場，土地使用權的差別使"城中村"得以客觀存在。

FOUR

改造

改造前期，通過傾斜攝影可快速獲取土地使用情況，地面建筑情況，公共設施使用情況，綠化植被覆蓋情況。通過傾斜攝影采集的數據、利用context capture的實景三維模型處理能力、得到需要改造用地的真實紋理的三維模型。

1. 節省大量人工在地面采集數據的時間

通過無人機搭載傾斜攝影設備并搭載高精度定位系統，能夠在一天內采集完所有數據（按實際的面積大小而定）。模型處理也只需要一天時間，通過傾斜攝影生成三角網格的實景模型能真實的還原地形地貌以及精準的坐標信息，節省了大量現場測量的時間。

微信圖片_20201119172849

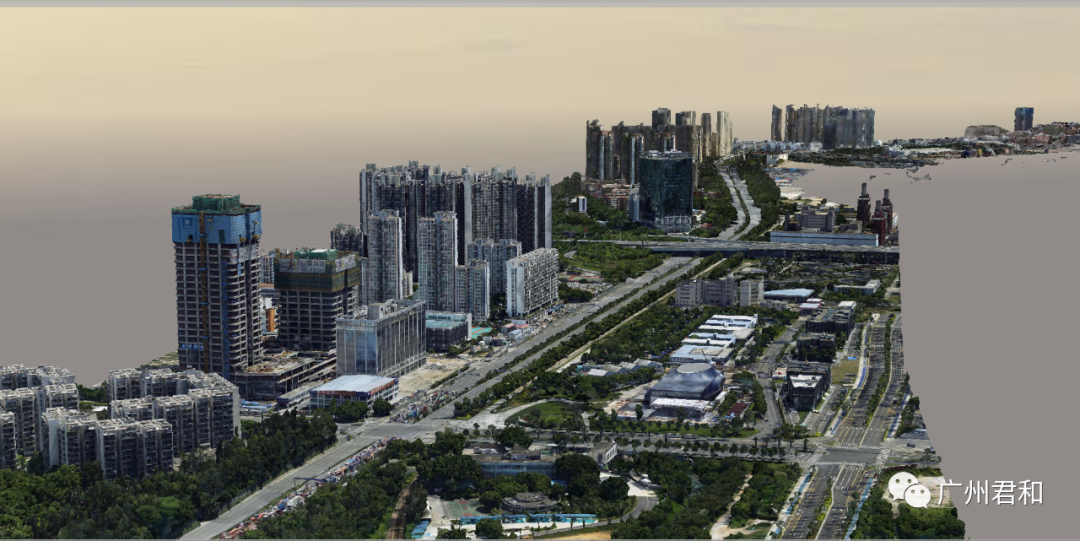

2. 可直接將真實場景在計算機上展示

微信圖片_20201119172854

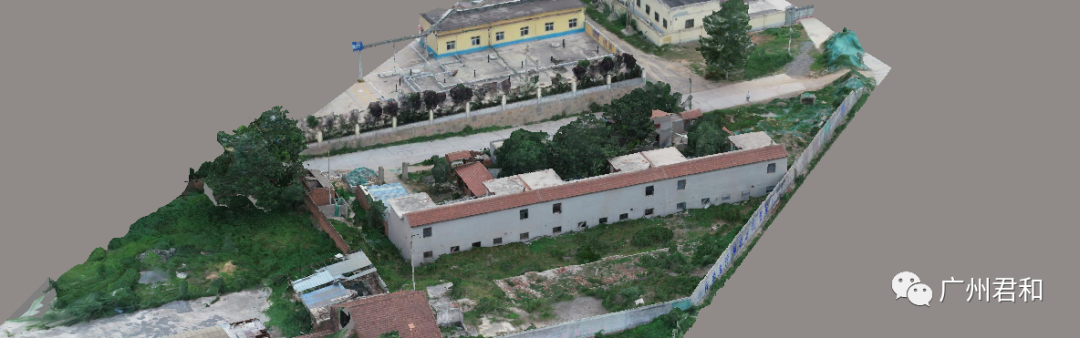

3. 利用多旋翼的超低空數據采集能力，模型精度可到達2-3cm，呈現更加清晰的三維模型。

多旋翼最大的優勢就是可以更貼近地面飛行，受環境限制比較小。適用于城中村的建筑高度，能將飛行高度控制在100米或更低，飛行高度越低，獲取的影像數據就越清晰。

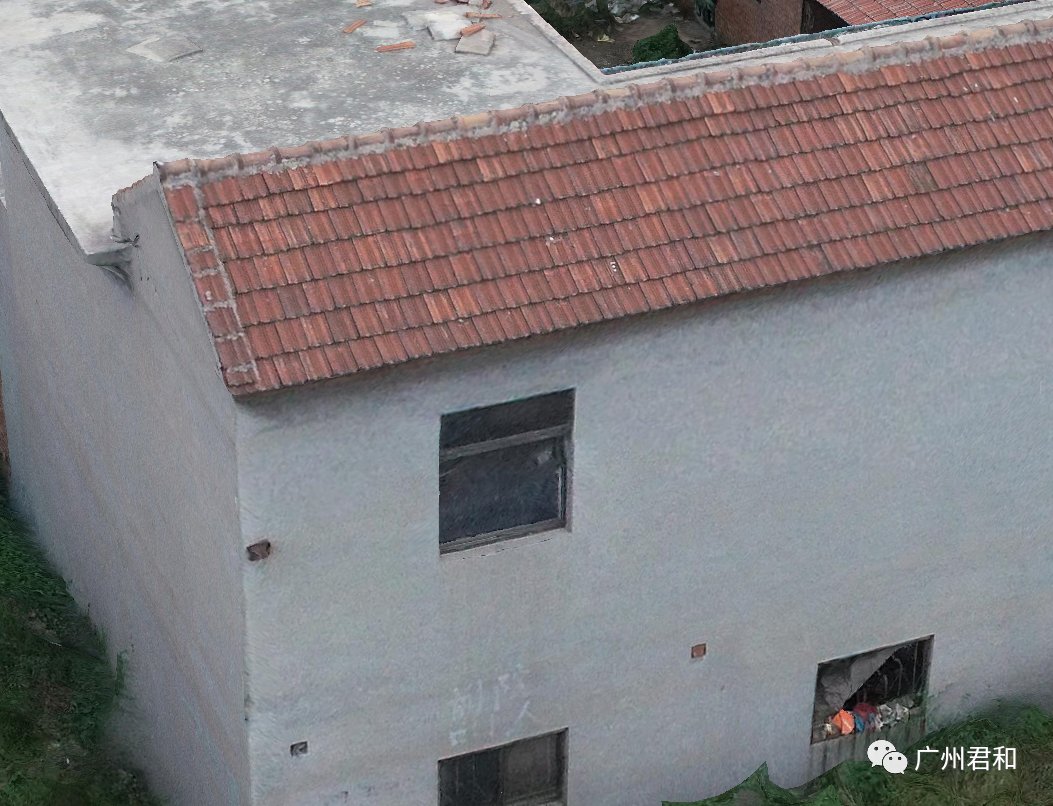

若需要對區域某建筑精細化建模，可以貼近建筑物表面拍攝，這樣的模型效果甚至可以看到一磚一瓦。

微信圖片_20201119172859

微信圖片_20201119172904

4. 通過飛行器搭載高精度定位系統，可獲取土地的大地坐標，坐標精度可控制在厘米級.

5. 通過context capture得到的帶有坐標信息的實景模型，可直接在模型上進行土地測繪，建筑量統計。

6. 可通過實景模型生成地形模型，對需要施工的土地進行土石方計算，搭載RTK設備的飛行，坐標精度可達到誤差5cm以內。

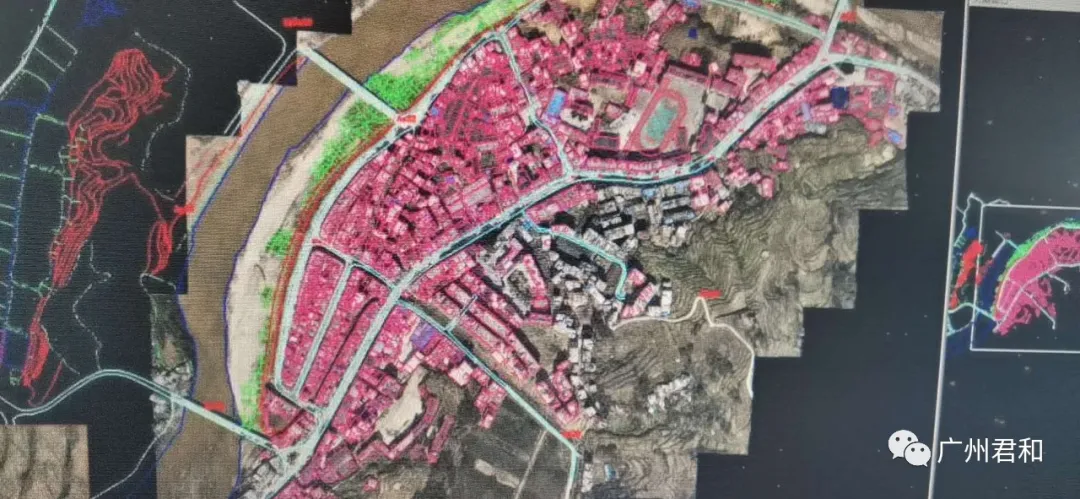

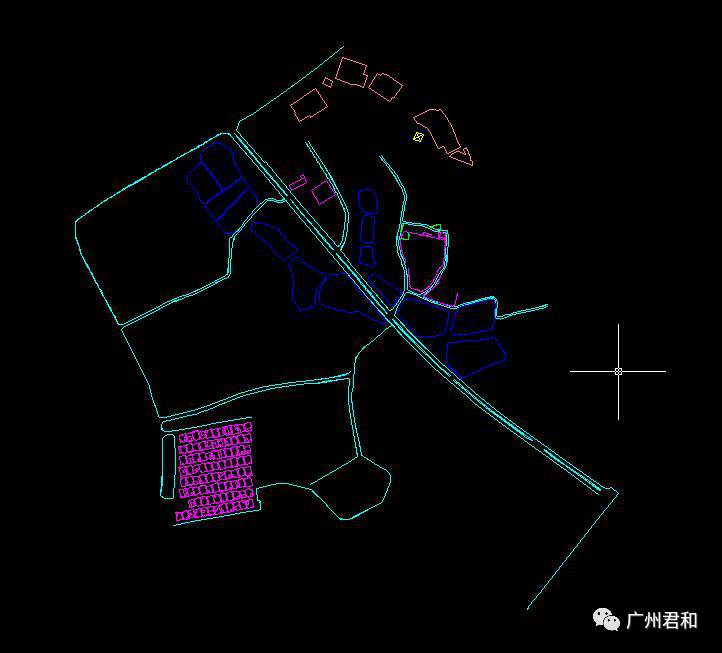

7制作數字線畫圖：以實景模型為基礎，制作矢量化二維數值地圖，將地表的一切土地建筑數據錄入到數字地圖。

微信圖片_20201119172908

微信圖片_20201119172913

8. 制作數據庫。

9. 規劃設計圖或設計BIM模型可直接在實景模型上設計和結合在實景模型上進行展示。

10. 動畫演示。

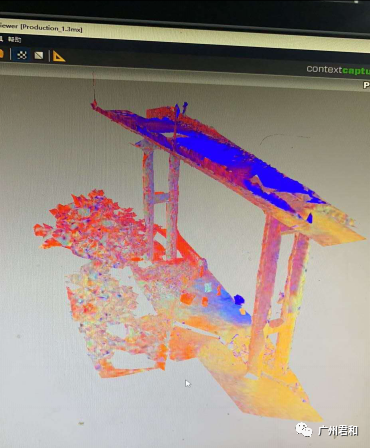

11. 激光點云：建筑物密集、需精細建模或有傾斜攝影拍攝死角時，可通過傾斜攝影結合激光點云的方式進行建模。

微信圖片_20201119172918

12. 改造過程中利用不同時間段的傾斜攝影模型對改造進度進行跟蹤。

FIVE

案例

廣州某地某城中村。

背景

某城市中心地帶有一約60萬平方米的城中村，以低矮擁擠的違章建筑為主、環境臟亂、人流混雜、治安混亂、基礎設施不配套、游離于城市管理體制之外，為加快城市化進程計劃計劃進行改造。

傾斜攝影采集數據+contextcapture實景建模

①無人機選擇：數據采集面積為60萬平方米，使用方便易攜帶的多旋翼設備即可。

②設備名稱：PHANTOM4 RTK+單鏡頭

③時間段選擇：上午10.00到下午2.00（因城中村建筑密集樓層較低，為盡可能避免太陽斜射帶來的陰影面積遮擋，選擇此時間段比較合適

④飛行時間：0.5天

⑤數據量大?。?000張照片

⑥注意事項：建筑密集，重疊度可適當提高

⑦模型處理：使用 ContextCapture，可自動從通過多種數碼設備拍攝的照片生成高分辨率的三維模型

⑧集群工作：7臺計算機，一天內完成模型

⑨基本工作流程：導入數據——計算空三（加控制點）——設置范圍大小——計算模型——產出模型

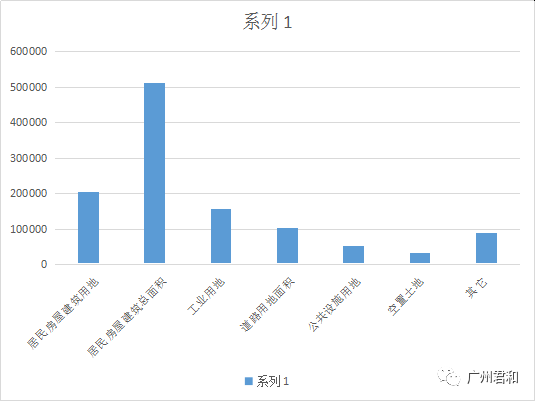

數據統計（面積㎡）

微信圖片_20201119172923

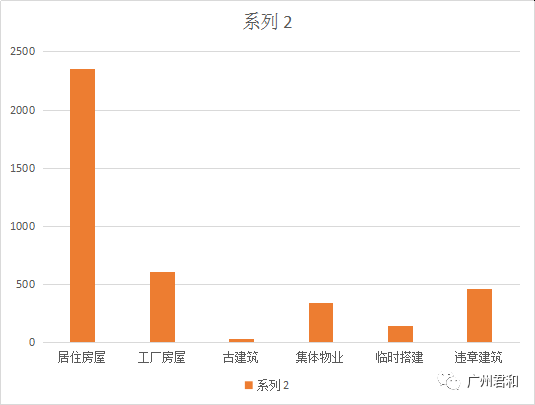

建筑類別（數量）

微信圖片_20201119172927

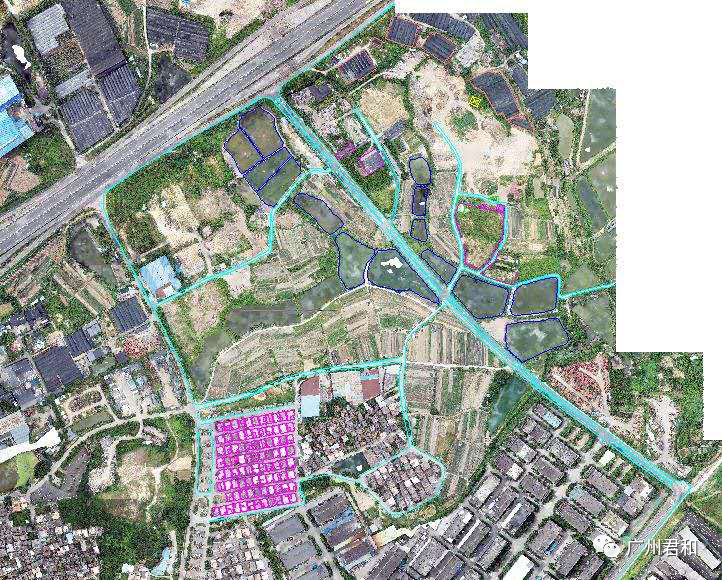

制作數字地圖

數字線劃地圖(DLG)是一種更為方便的放大、漫游、查詢、檢查、量測、疊加地圖。數字線劃地圖(DLG)的技術特征為：地圖地理內容、分幅、投影、精度、坐標系統與同比例尺地形圖一致。

數字線劃地圖可用于土地規劃與控制，特別是建筑群密集的城中村，地圖精度高，能較全面地描述地表現象，且目視效果與同比例尺一致。

微信圖片_20201119172931

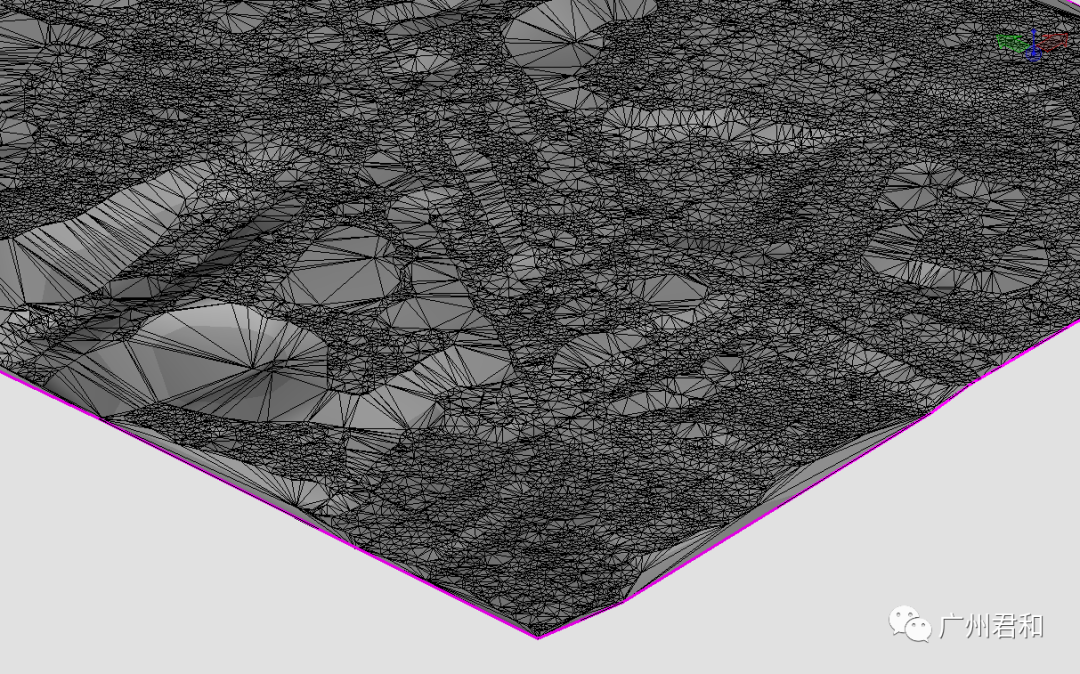

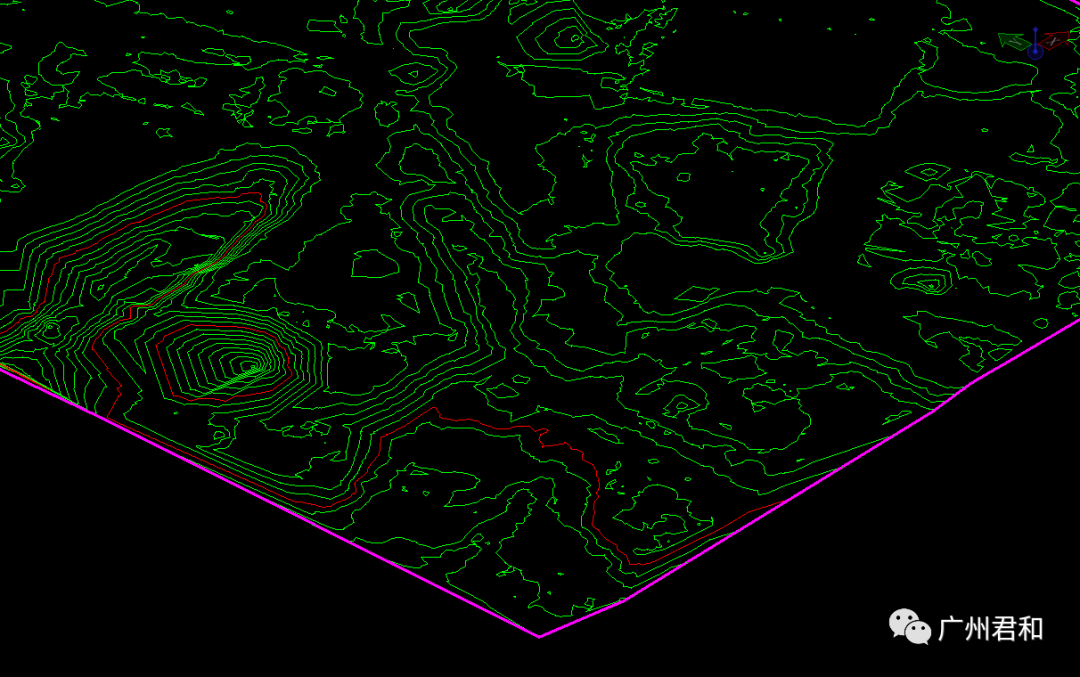

制作地形模型

數字地形模型是通過地表點集的空間坐標（x.y.z）及其屬性數據表示地形表面特征的地學模型。在GIS中，DTM廣泛地應用于各種線路、水利工程的選擇、軍事地形分析、土壤分析等。

DTM是描述地表單元空間位置和地形屬性分布的有序集合。它以離散分布的平面點來模擬連點分布的地形。

微信圖片_20201119172935

微信圖片_20201119172940
