工程概況

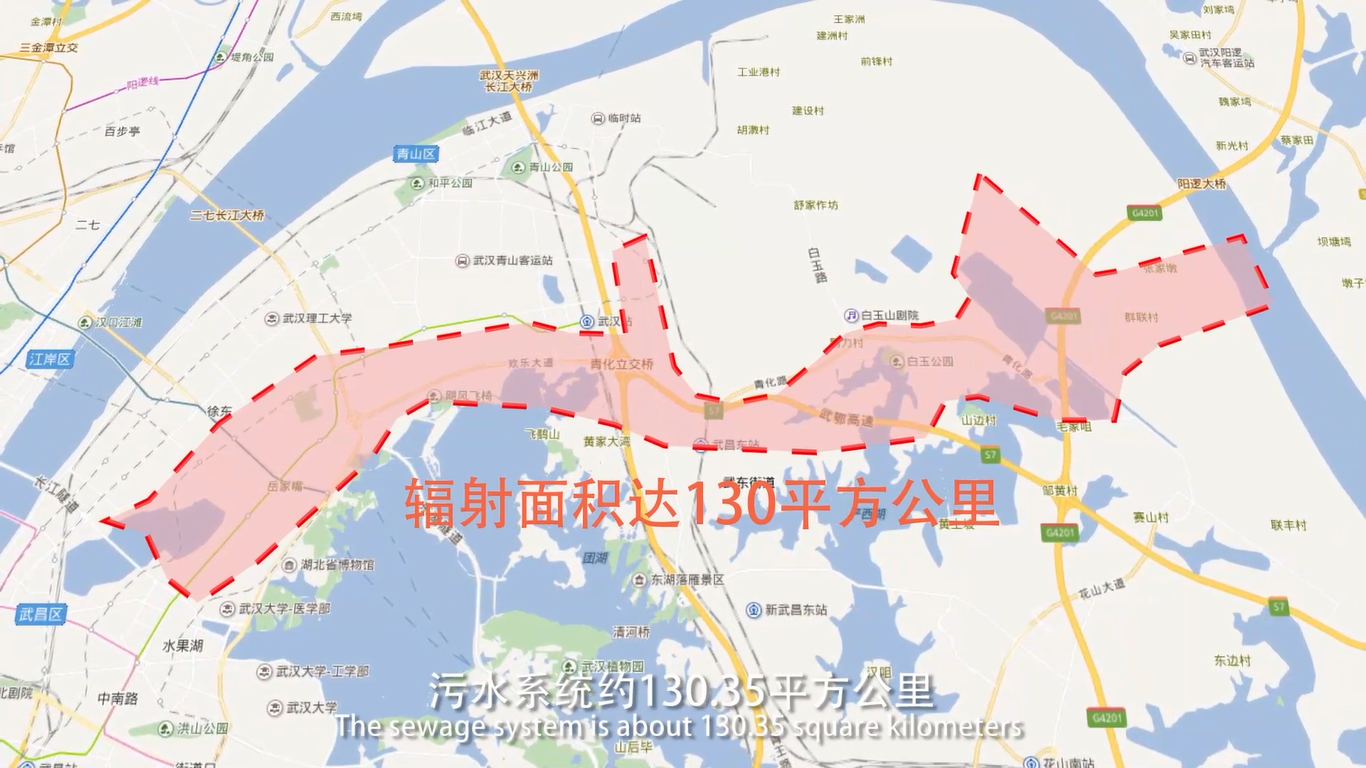

北湖污水處理廠位于武漢化工新區騰飛大道與八吉府路交匯處東側，主要服務沙湖、二郎廟、落步咀及白玉山，污水系統約130.35平方公里，服務群眾達248萬。近期建設計劃日處理污水80萬噸，遠期達150萬噸，尾水水質按國家一級A標準執行，為目前國內一次性建成規模最大的污水處理廠工程。



BIM團隊

公司高度重視BIM技術的應用，制定了相關管理文件，組建BIM技術團隊，有效保證BIM工作的順利推進。

軟硬件配置

主要依托廣聯達公司、Bentley公司、歐特克公司的BIM技術軟件，針對性強，硬件配置有圖形工作站，移動工作站及移動終端等設備。

BIM技術應用背景

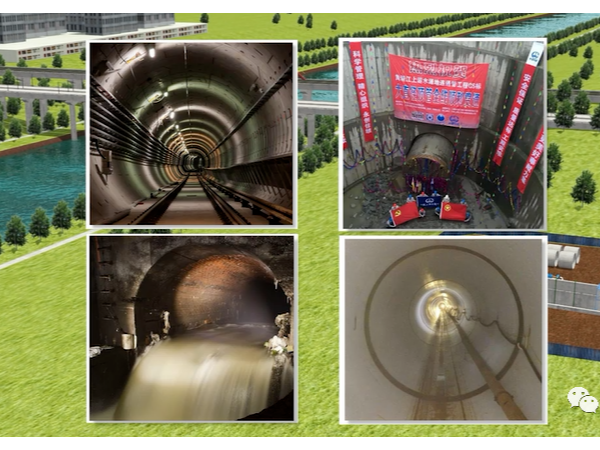

武漢市排水系統及治污升級需要，工程構筑物單體多，管線種類復雜、體量大、工期短，引入BIM技術，提質增效。



項目動畫


視頻全長8分29秒，為我司動畫部門制作，是龍圖杯獲獎作品。

BIM技術應用

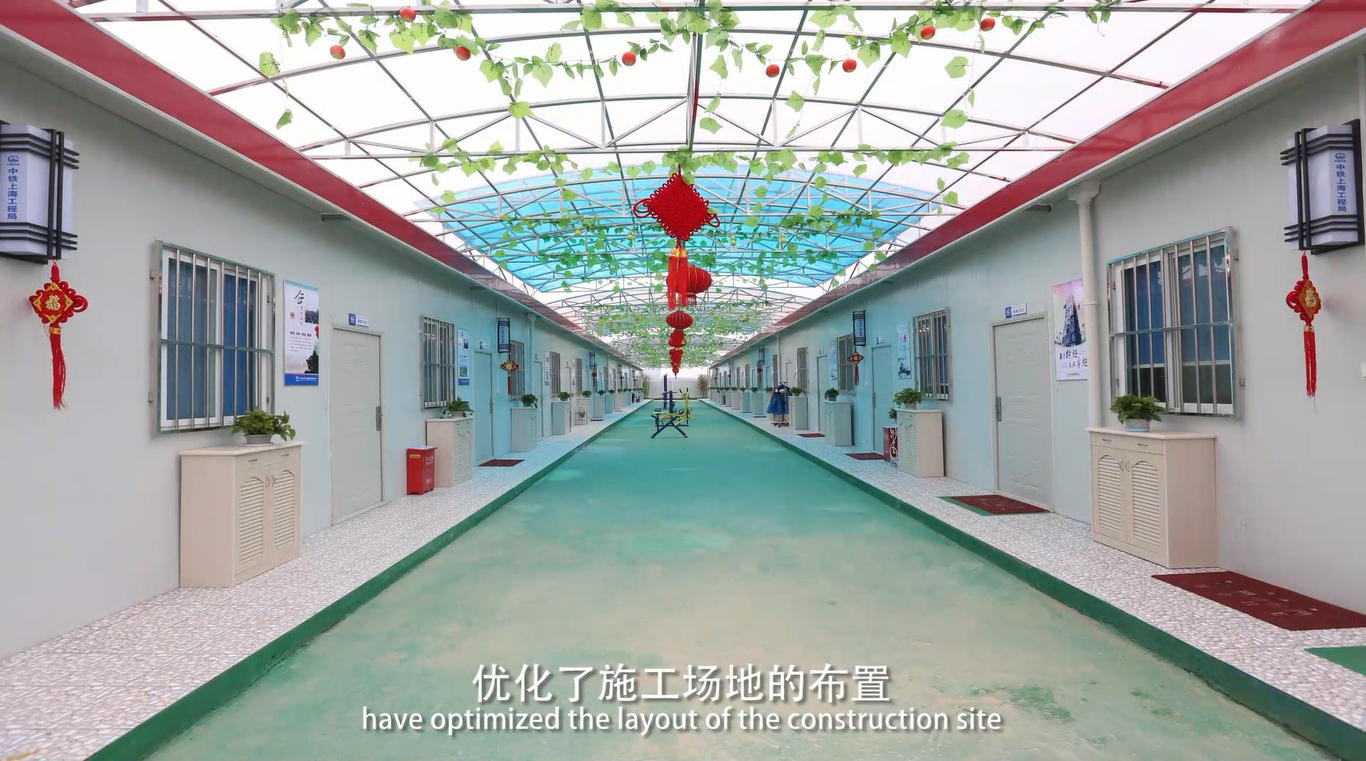

1.三維場地設計

施工現場布置基于BIM技術，設計建立了良好的項目駐地，輔助設計塔吊、鋼筋加工棚、VR體驗館等，優化了施工場地的布置。

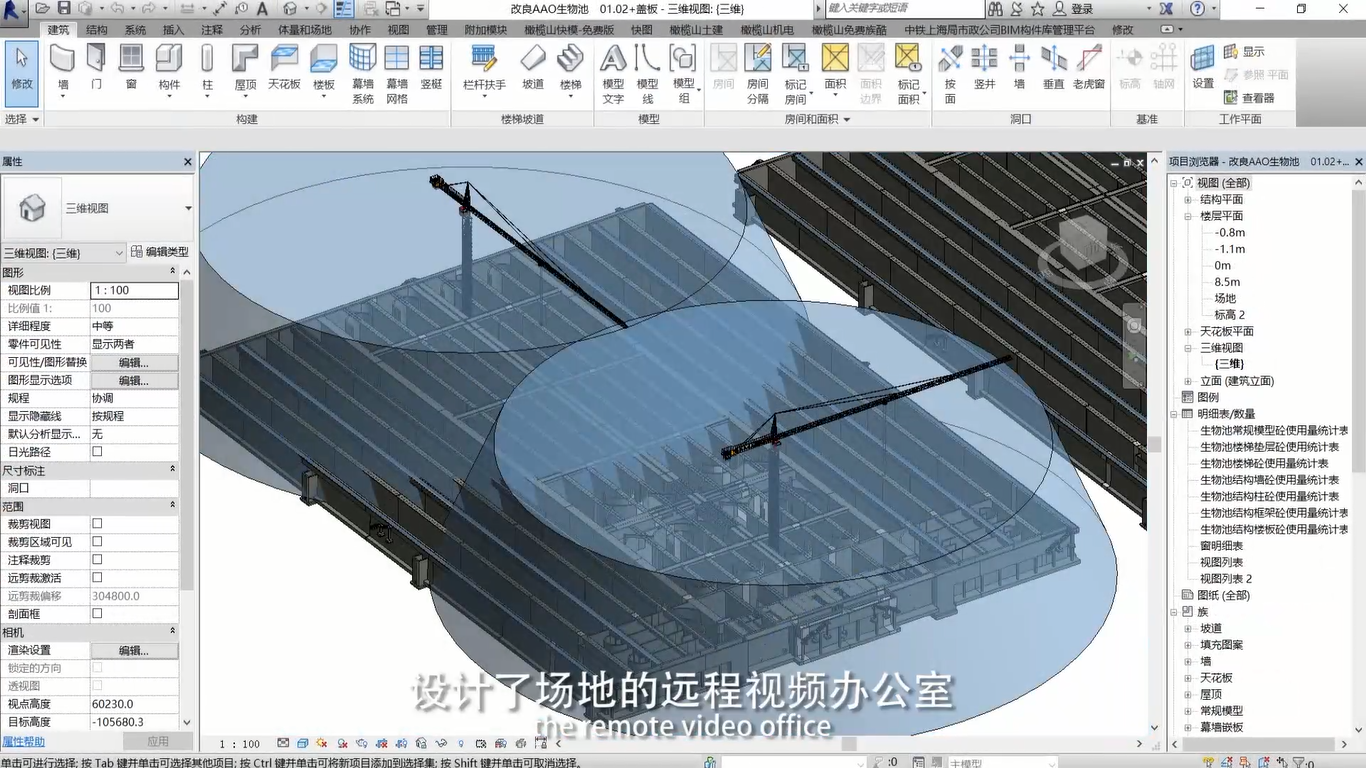

2.智慧工地

基于BIM模型，設計了場地的遠程視頻辦公室、電子沙盤、門禁箱等模型，融合物聯網，建設智慧工地。

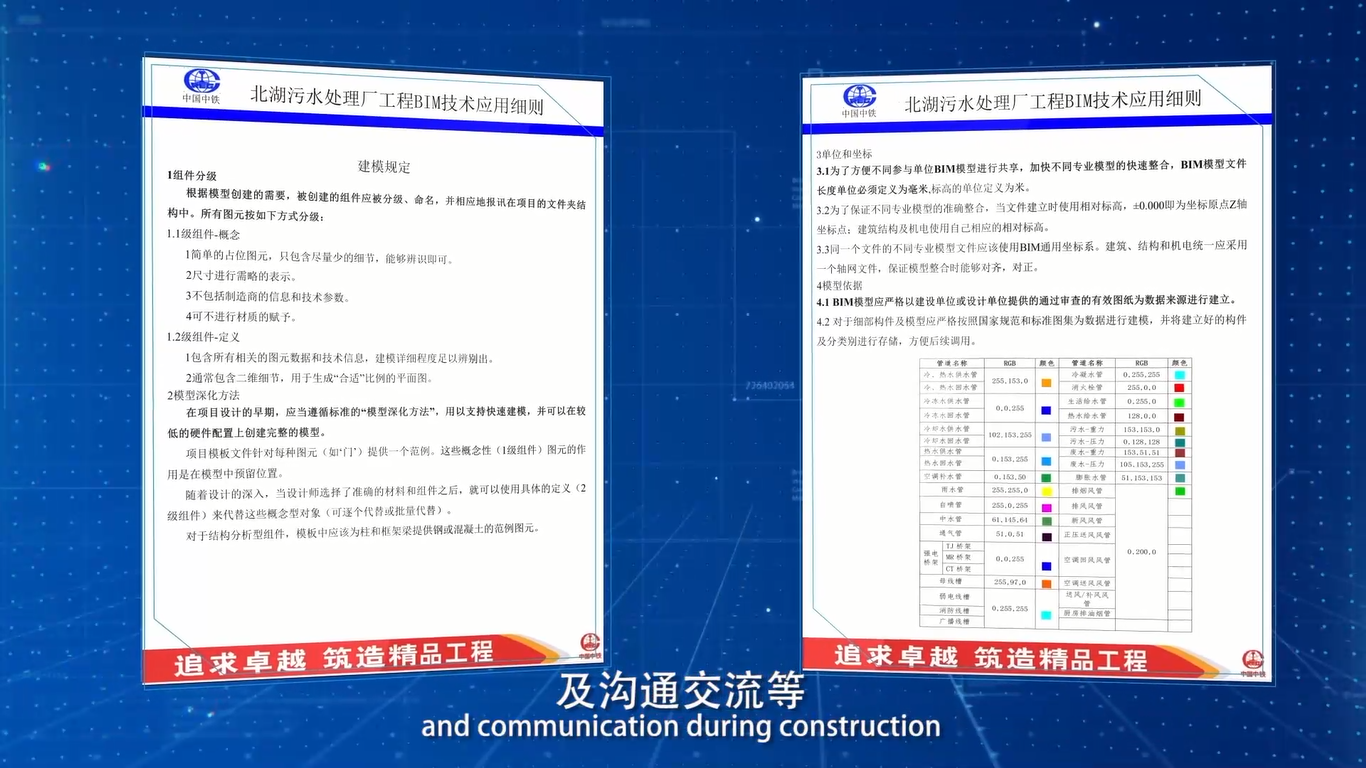

3.建模標準

進行BIM模型設計，建立BIM建模標準，確保BIM模型能夠在施工過程中，應用于現場的施工管理及溝通交流等。



4.專業族庫設計

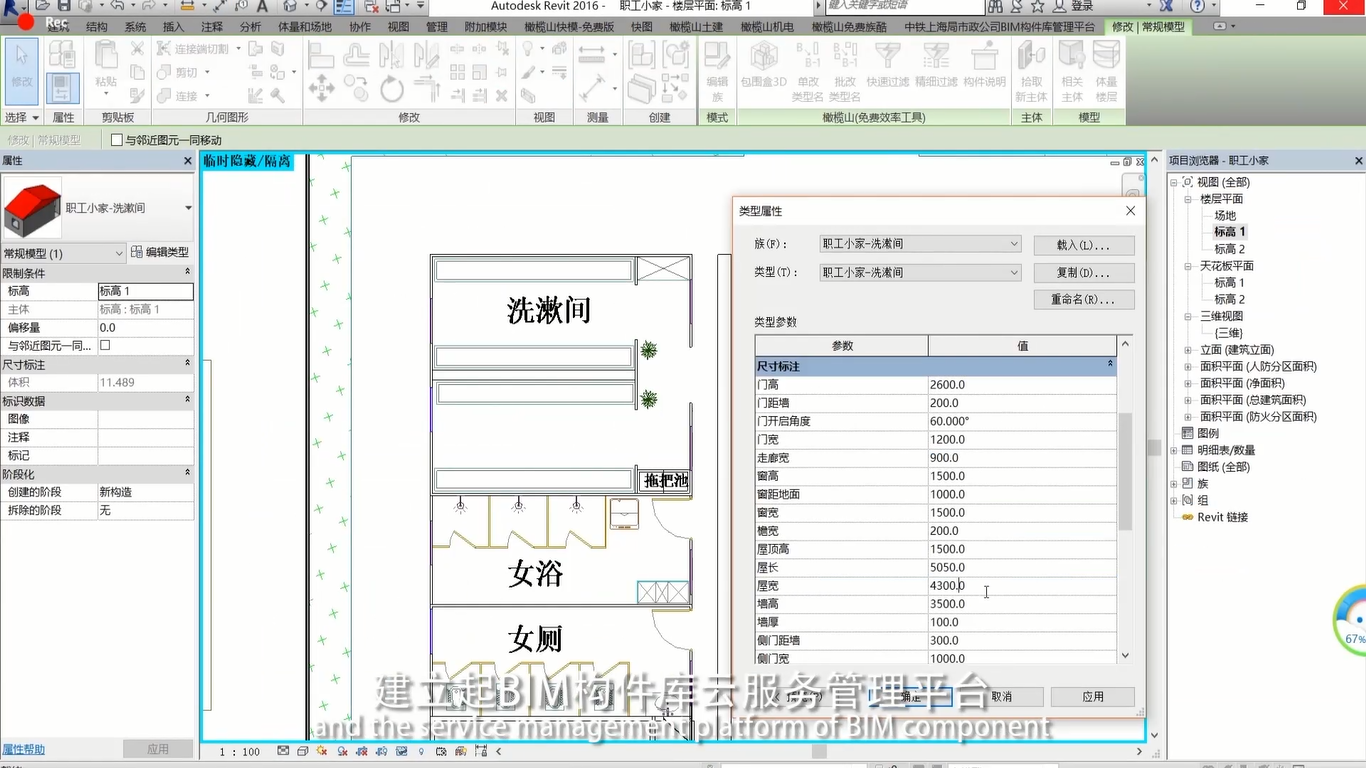

基于歐特克公司的Revit軟件，進行二次開發，建立起B(yǎng)IM構件庫云服務管理平臺，解決技術人員建模難、應用難的問題。

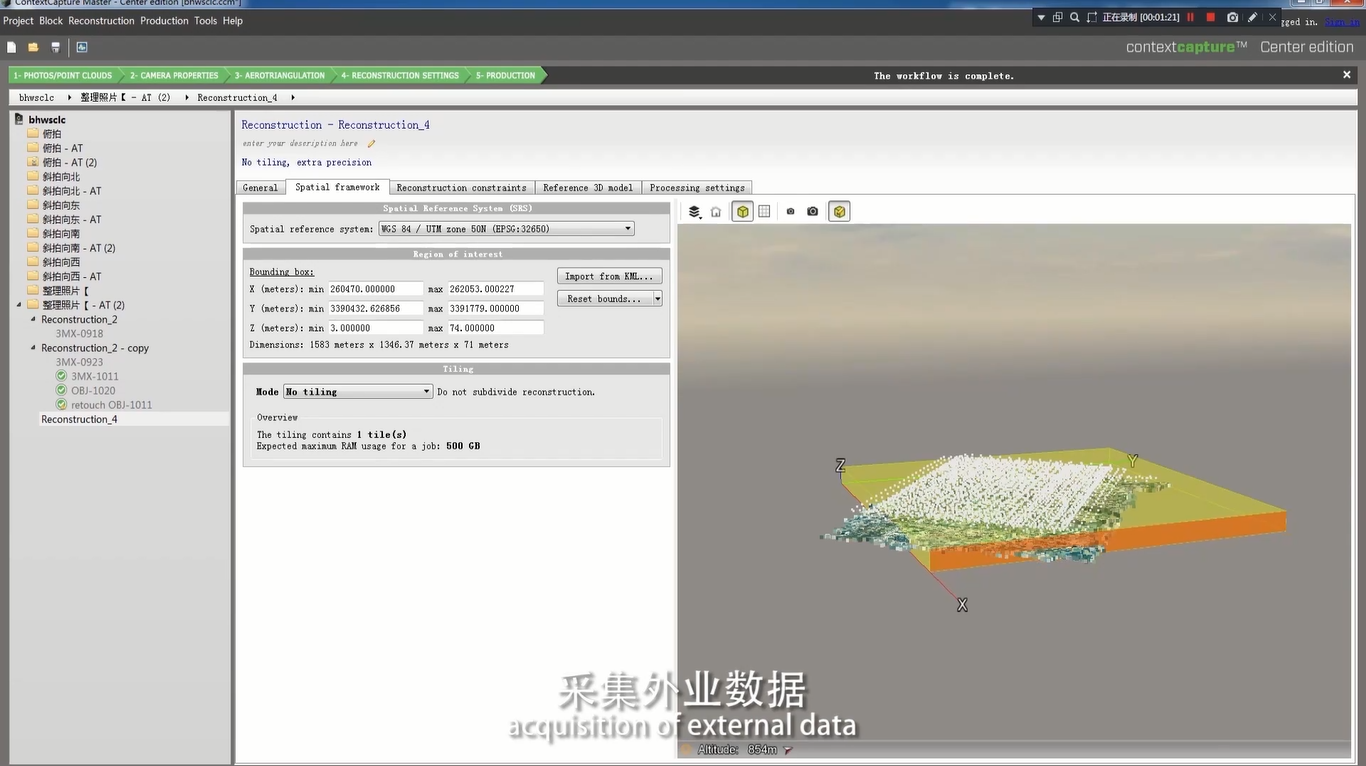

5.無人機傾斜攝影技術

通過無人機傾斜攝影測量技術，采集外業數據，全方位的展示施工形象，應用于數據采集、土石方量的計算、三維場地的設計等。

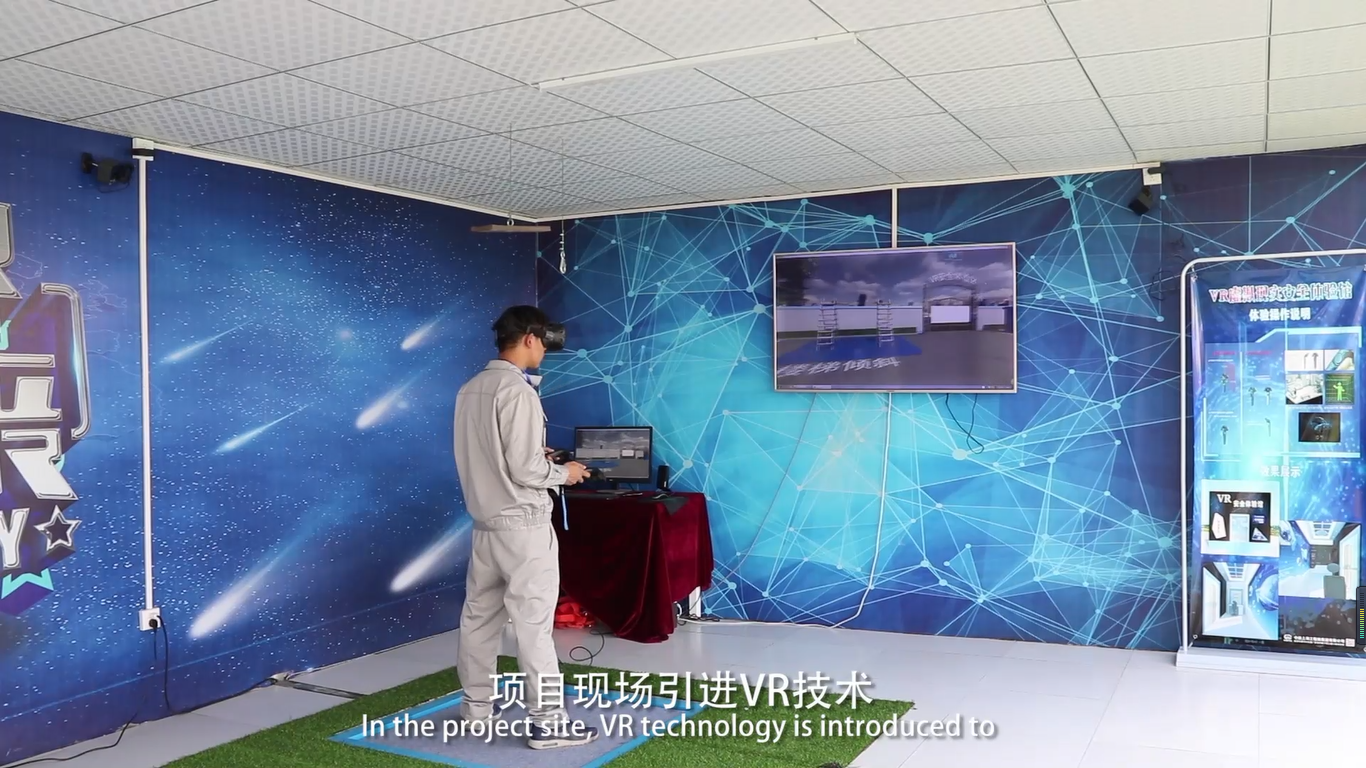

6.VR技術應用

項目現場引進VR技術，讓體驗者對施工結構有直觀感受，讓生產人員身臨其境地熟悉結構，加強對施工結構的理解，提高安全施工意識。

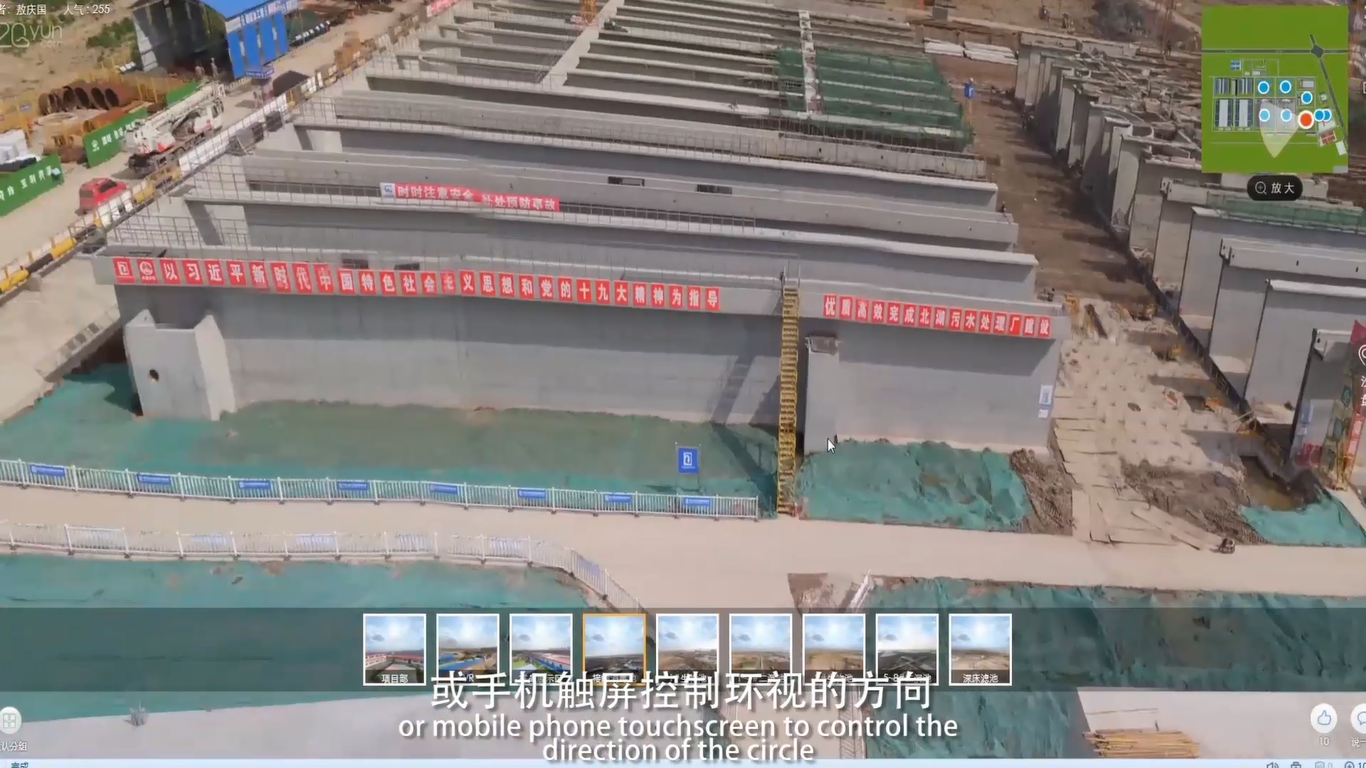

7.全景技術應用

基于靜態圖像的虛擬現實技術，形成整個施工區域的360度全景影像，使用者能用鼠標或手機觸屏控制環視的方向，進入施工虛擬現實的體驗。



8 協同管理平臺

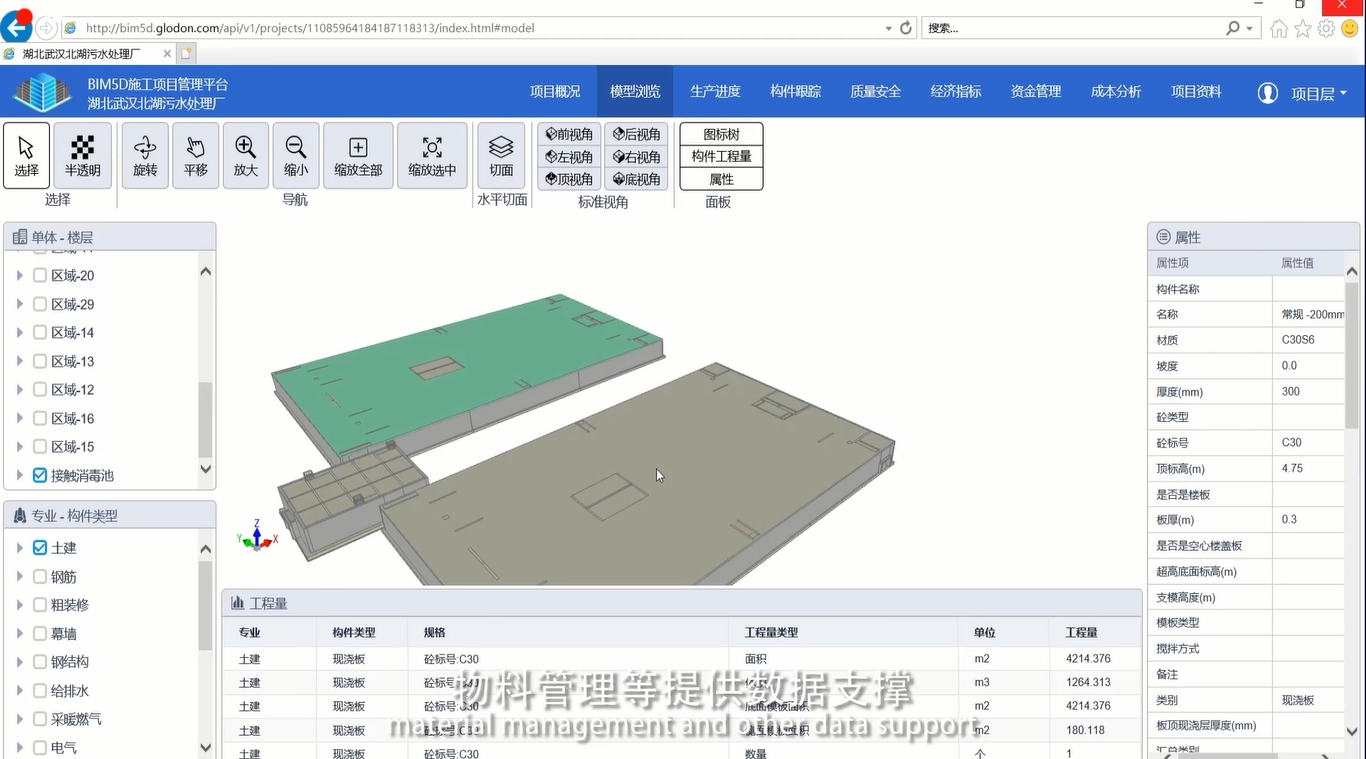

基于廣聯達BIM5D平臺的應用，云端模式協同，移動端共享信息，實現了多方協同與移動辦公，為項目的進度、成本管控、物料管理等提供數據支撐，協助技術管理人員及施工管理人員，有效決策和精細化的管理。



9.施工圖的深化設計

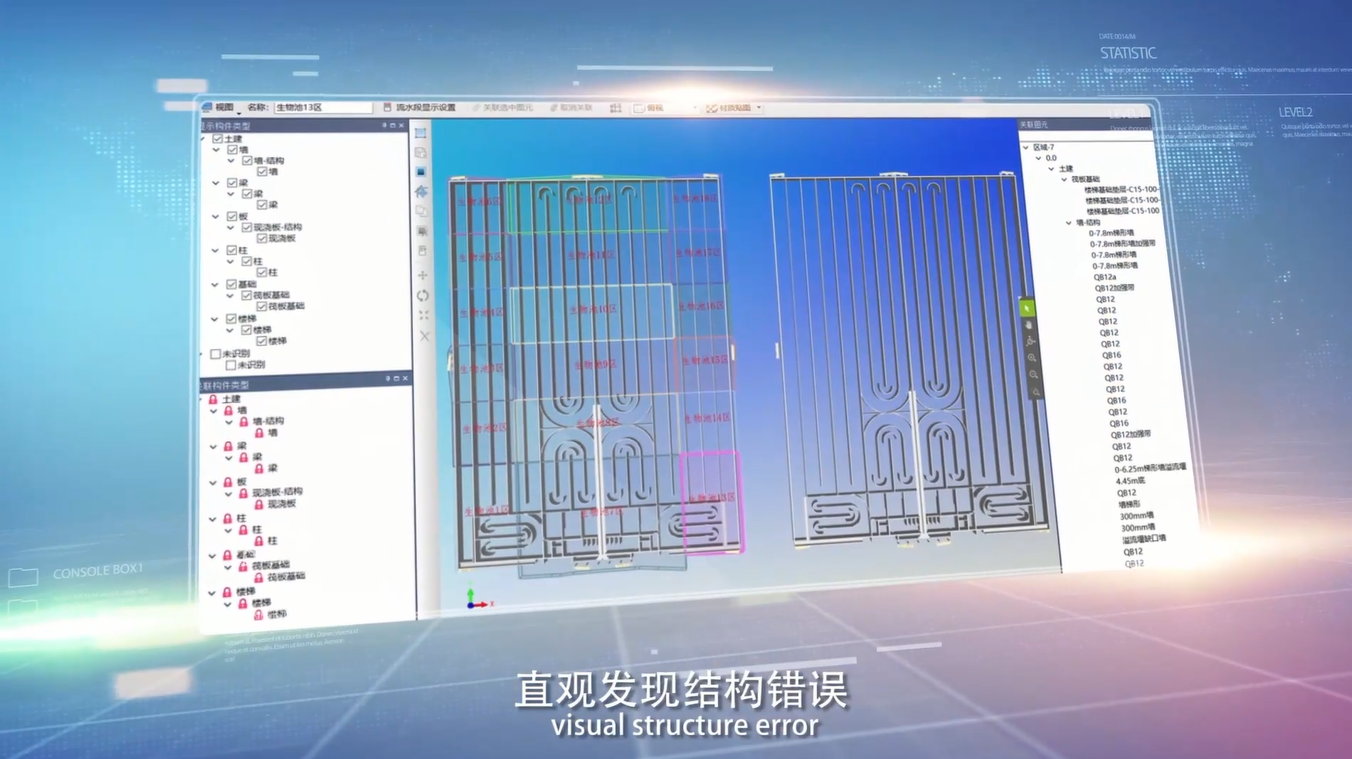

采用BIM技術，形象展示結構，直觀發現結構錯誤，依托廣聯達BIM5D，進行施工流水段劃分，更精細的優化設計施工圖。



10.土建建模技術應用

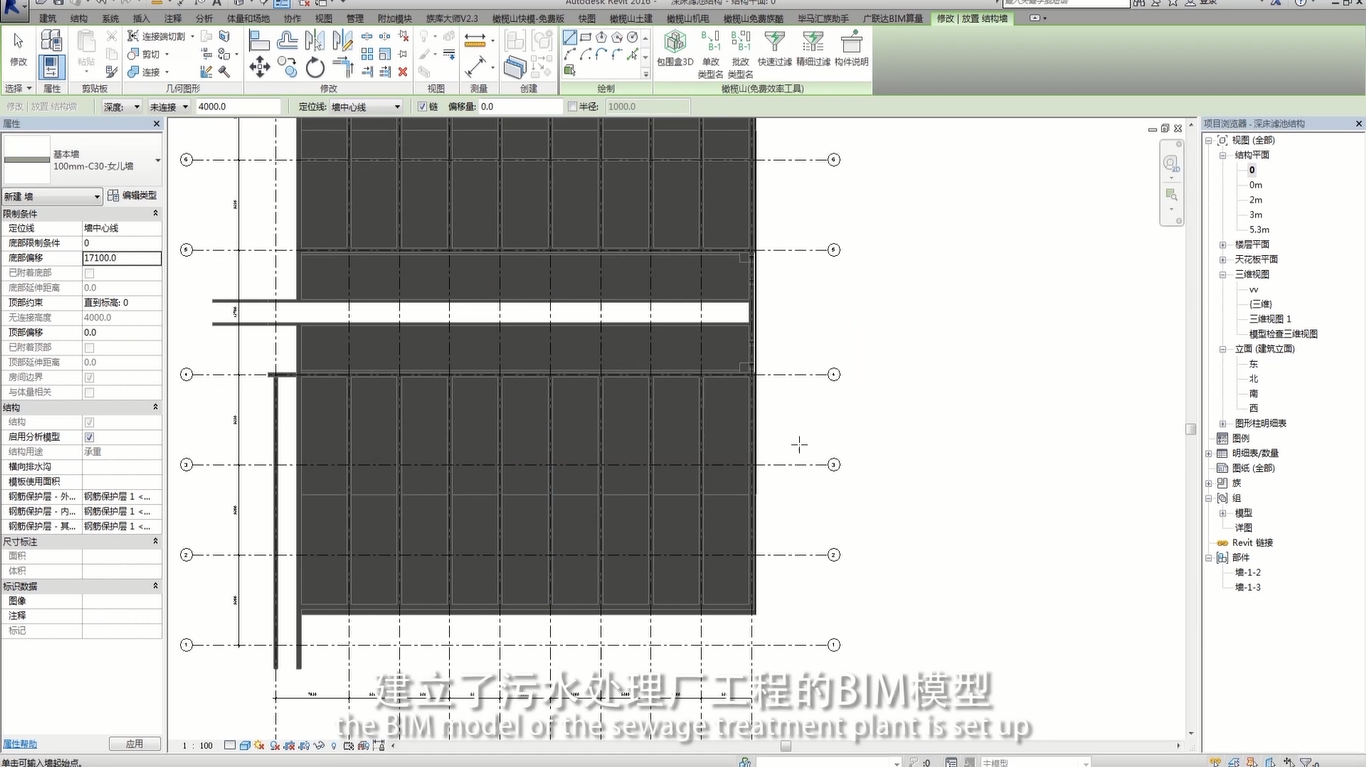

基于設計施工圖，建立了污水處理廠工程的BIM模型，直觀展示復雜的單體結構，便于形象認知施工圖，以及輔助施工方案的設計。

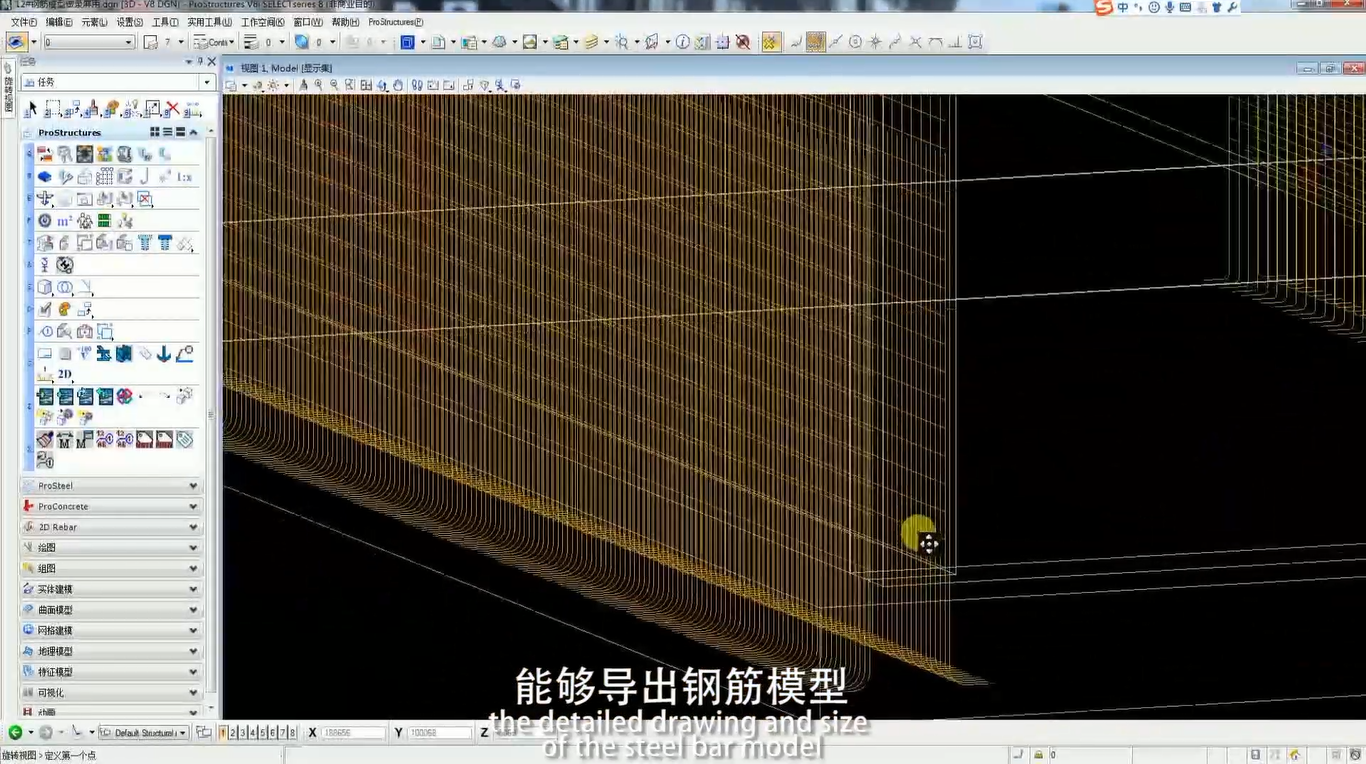

11.鋼筋建模技術應用

利用Bentley的鋼筋建模軟件，進行鋼筋建模，能夠?qū)С鲣摻钅Ｐ?，詳細大樣圖及尺寸，提高鋼筋算量效率。資料導入廣聯達BIM5D移動端，便于參照鋼筋大樣圖，對施工隊伍加工半成品鋼筋進行查詢。



12.基于模型的結構驗算

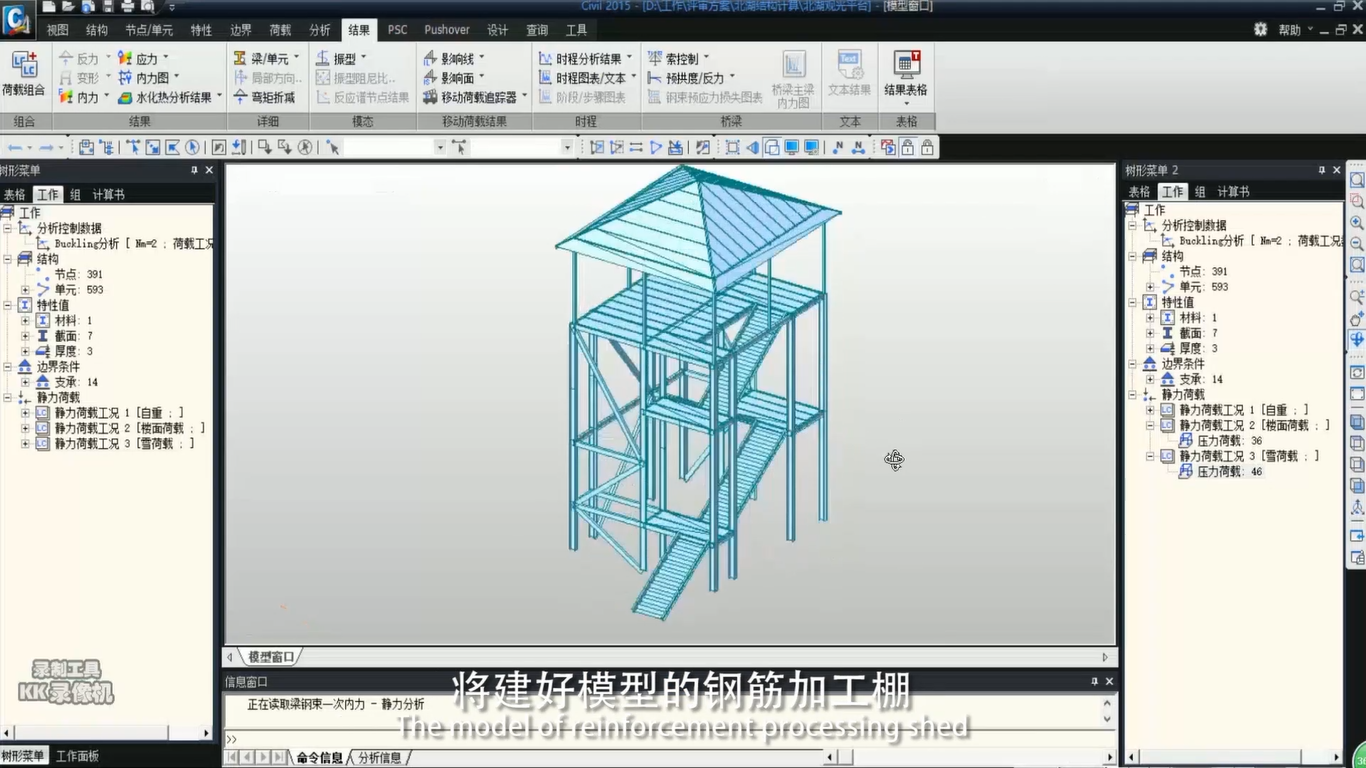

基于BIM技術的IFC標準接口，將建好模型的鋼筋加工棚、觀光平臺、大模板支架技術等BIM模型導入邁達斯計算軟件中，對結構進行驗算，確保了施工安全。

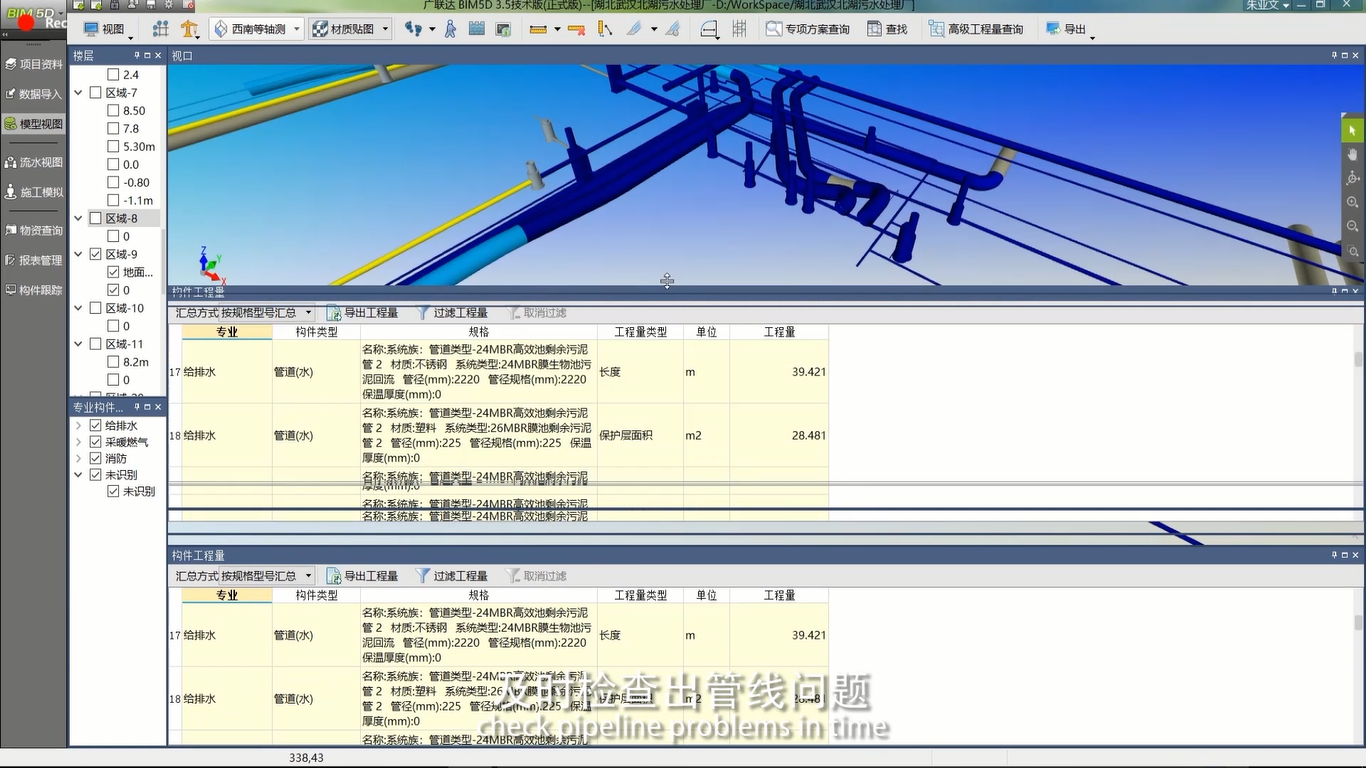

13.機電建模技術應用

廠區管網錯綜復雜，管線多達10余類，利用BIM進行機電建模，及時檢查出管線問題，并通過正確標高及坐標，精確施工，節省材料，減少返工。

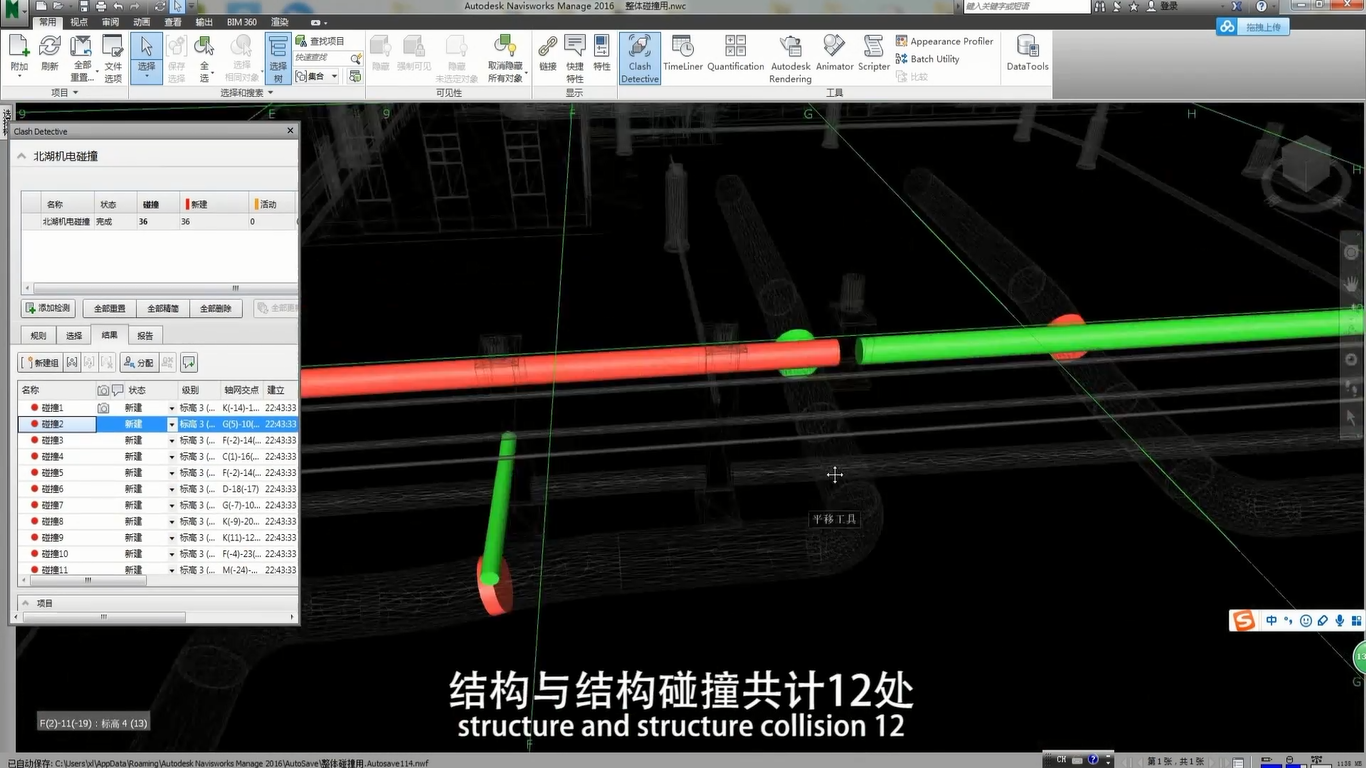

14.碰撞檢查

依托Navisworks進行檢查碰撞，發現機電與機電硬碰撞32處，機電與結構碰撞184處，結構與結構碰撞共計12處，避免二次施工，節省工期。

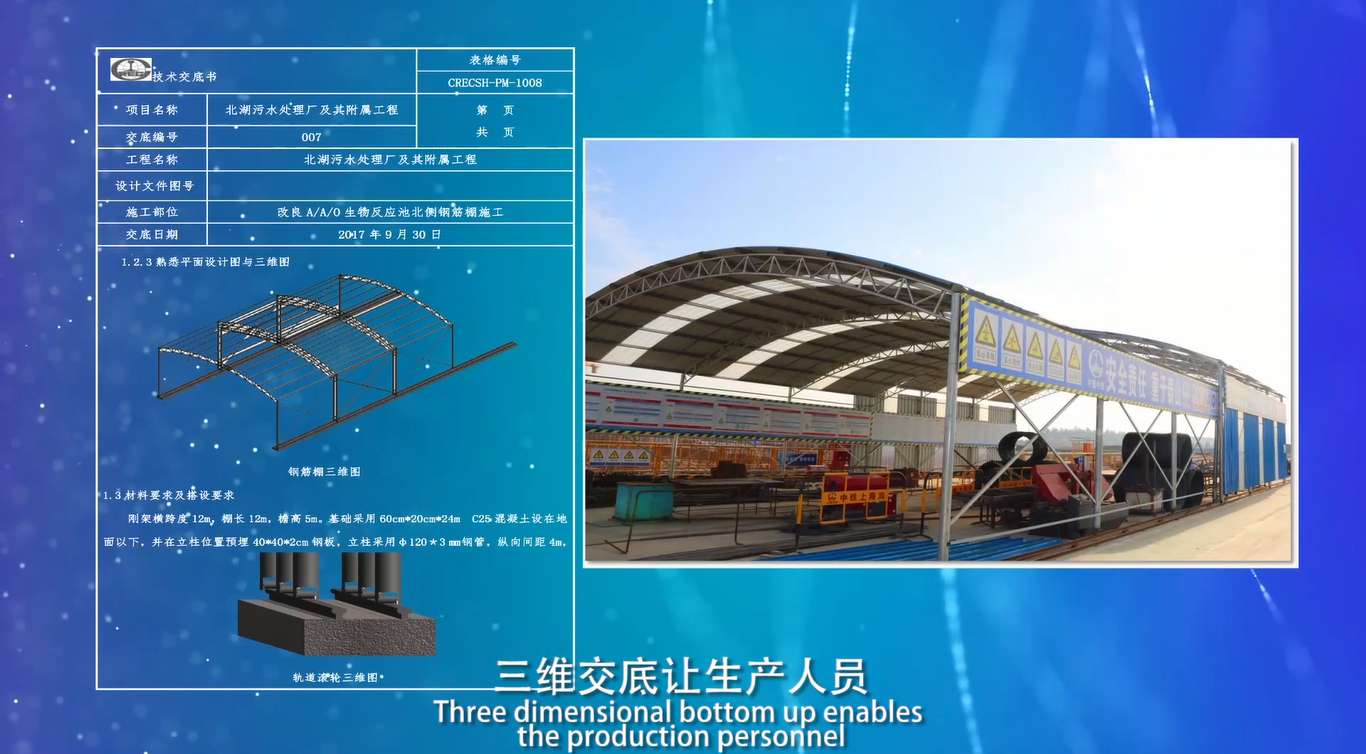

15.三維技術交底

三維交底讓生產人員，清楚掌握結構，避免錯誤施工情況的發生，有效的縮短工期，和避免材料浪費。

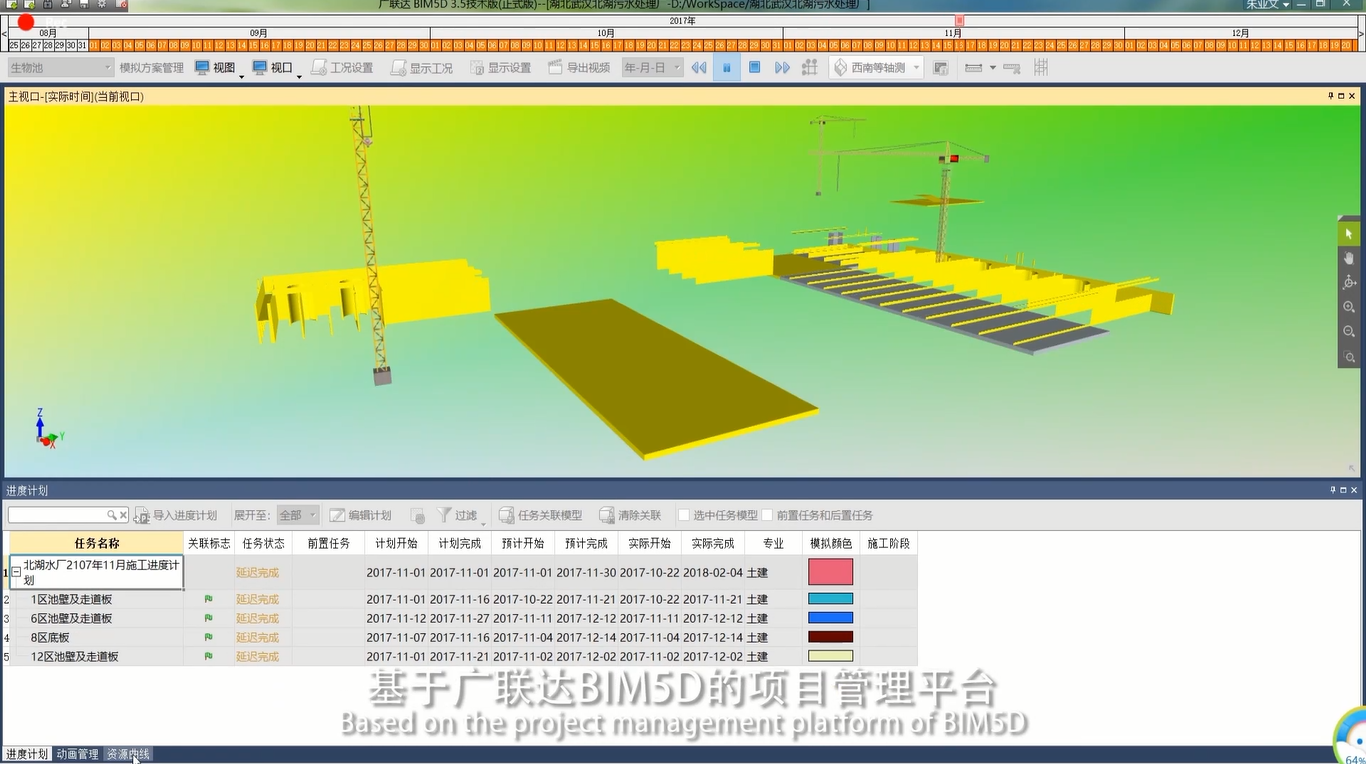

16.施工進度計劃

基于廣聯達BIM5D的項目管理平臺，圍繞著并適應施工進度計劃的要求，安排施工，優化施工進度計劃，做到合理指導現場施工。

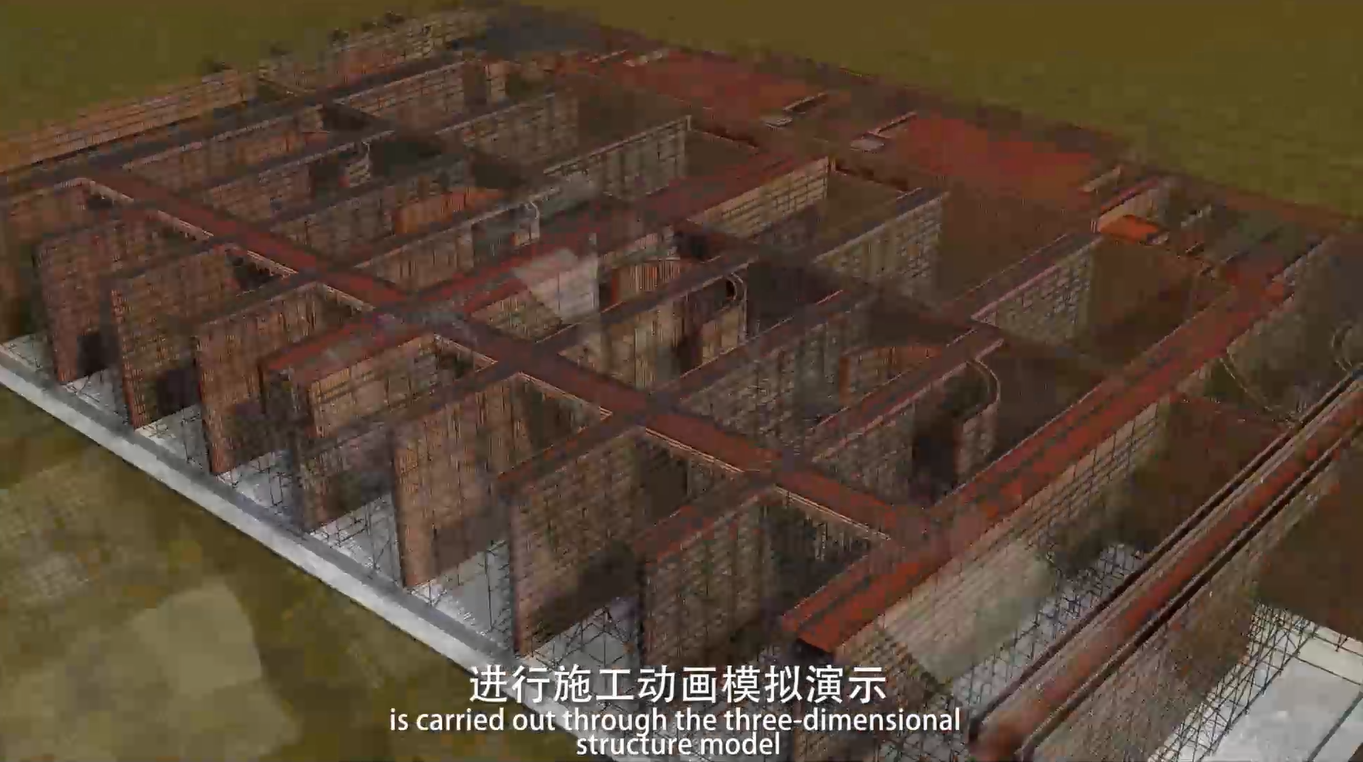

17.復雜節點施工

依托模型模擬施工，優化工序及工藝，改良生物池7區，占地面積約為4500平方米，內部結構分為三層，施工工序較為復雜。通過三維結構模型，進行施工動畫模擬演示，發現施工工藝問題，及時進行調整。

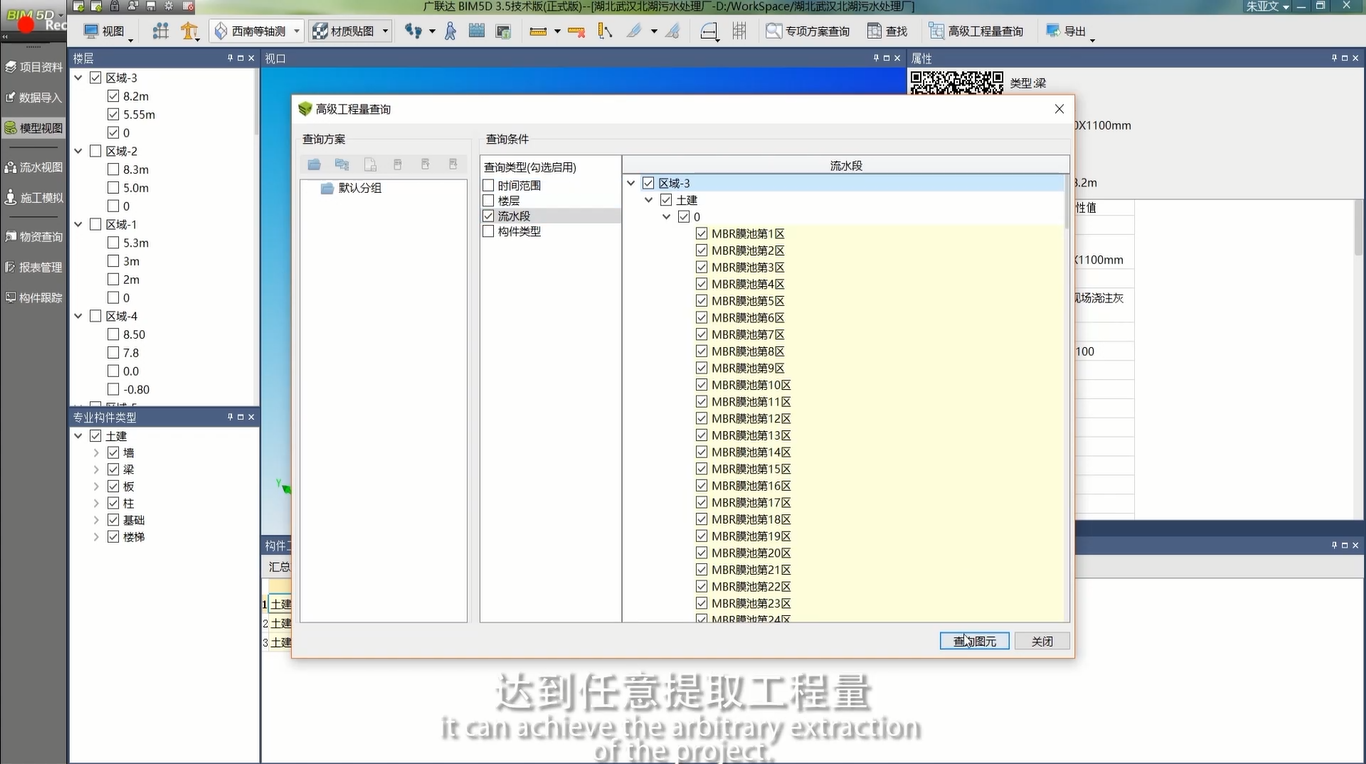

18.工程量提取及成本分析

基于Revit軟件建模，與廣聯達公司的工程算量軟件數據關聯，基于廣聯達BIM5D，達到任意提取工程量，在經濟成本分析上，能夠及時做出正確抉擇和方案，節約成本。

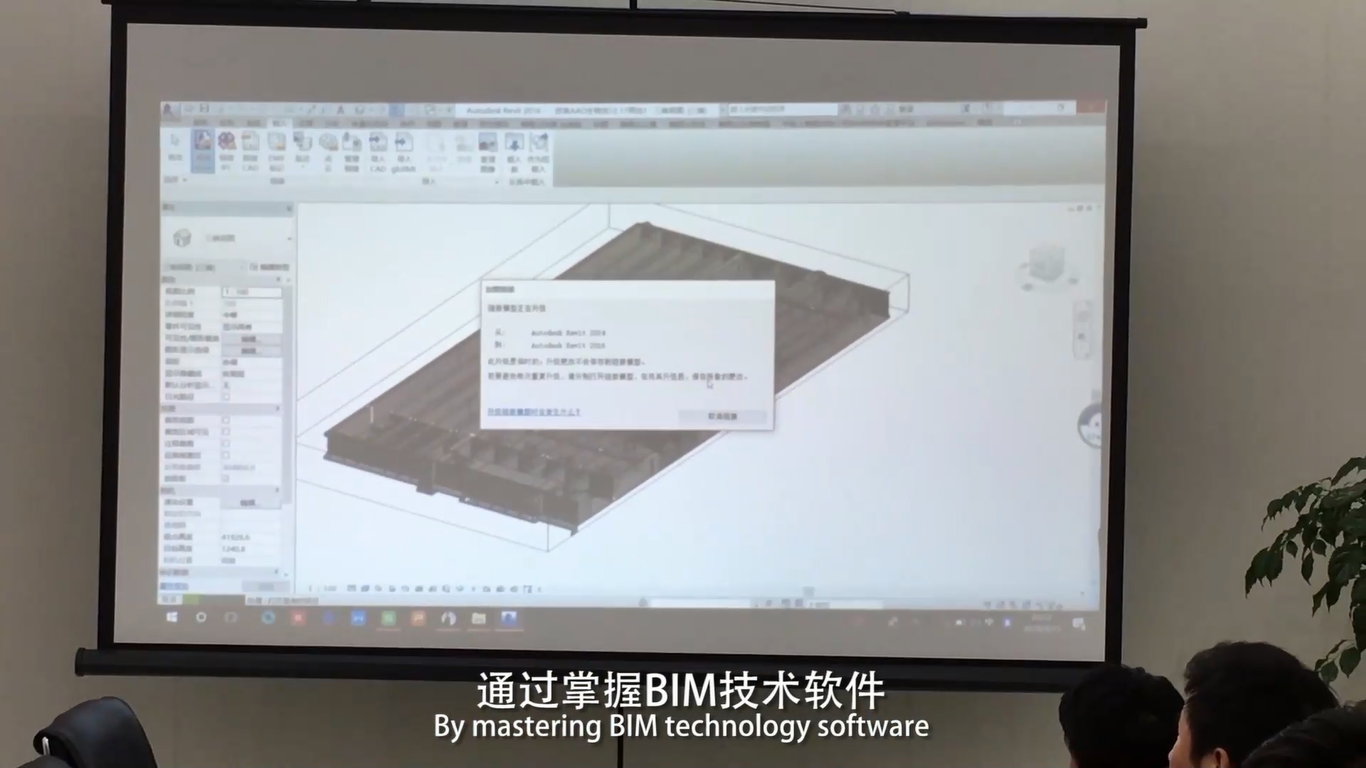

19.BIM技術培訓

安排合理時間，進行技術培訓，通過掌握BIM技術軟件，進行BIM應用，解決實際的問題。



BIM的應用效益及經驗教訓

通過BIM技術應用，在工程優化、材料節約、成本節約、應用成果、人才培養、及工期優化均取得了良好的效果，為項目帶來效益的同時，項目也受到社會各界的高度關注，受到了多家媒體的報道。

人才培養及改進方向

人才培養上采用三階段化方式：第一快速基礎掌握BIM技術及建模規則；第二對深化學習，培養綜合性技術人才；第三綜合性人才專職培養，掌握技術要領，根據需求改革創新。

下一步的實施項目及計劃

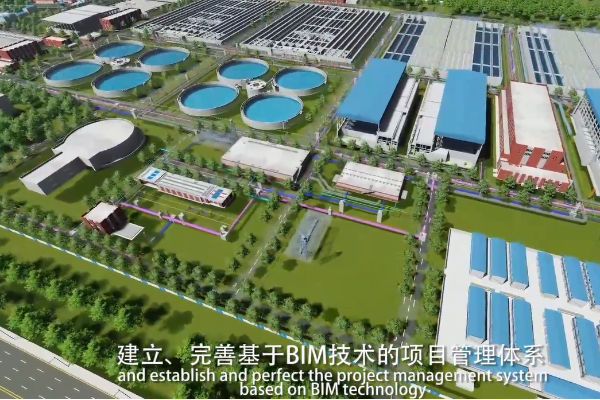

依托武漢北湖污水處理廠工程，及沈陽西部污水處理廠工程，進行施工全周期的BIM技術應用研究，完善基于BIM的工作流程，并且增加一些激勵機制，來調動大家對BIM工作的積極性，建立、完善基于BIM技術的項目管理體系。
