項目介紹

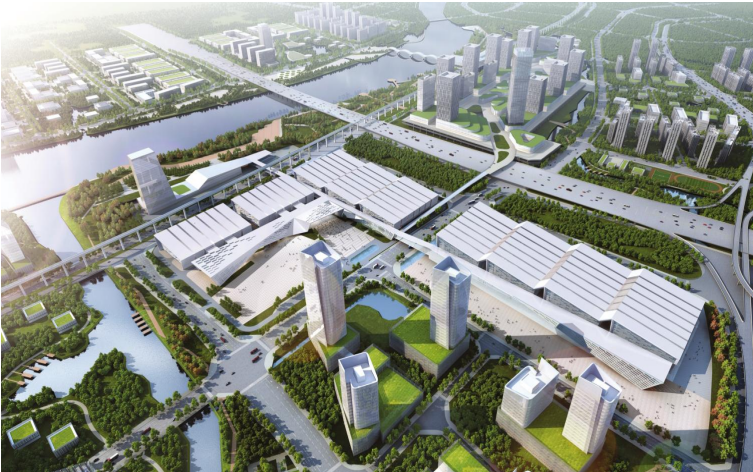

廣東（潭洲）國際會展中心首期工程，位于佛山市佛山新城上僚片區，項目建筑面積約為 11.5 萬平方米，基底面積約為 7.8 萬平方米，為展覽館及其配套工程，主體建筑由 1~5 號展廳、會議中心、主登陸廳組成。
廣東（潭洲）國際會展中心主展館合同工期為180天，工程總造價約27.6億，是集展覽中心、會議中心等于一體的復合功能區中的核心場館，是順德提升城市形象，完善城市功能，打造城市名片的標志之一。

施工難點及解決方案
1.項目體量大、工期緊、投入多
利用無人機進行三維掃描，并以周為時間節點，每周反映項目實際進度。管理人員可在掃描生成的模型中討論項目進度問題。

2.由于工期緊張，項目不得不展開大面積交叉施工，導致施工道路規劃難
利用無人機掃描技術快速生成施工現場模型，施工管理人員基于模型合理布置施工場地。

3.BIM模型涉及專業多，模型總量大，各專業BIM模型協調難度大，難以準確預估工程量
制定BIM分包管理細則和驗收標準，在施工過程中，進行BIM模型及信息管理；在修改模型的同時，利用BIM模型進行出量，及時輔助工程量核算。

4.本工程工期較緊，對重難點方案預估，工序排布及場地布置要求高
分階段模擬施工場地變化，將堆場布置進行準確模擬及分析；根據項目需求，針對項目重難點方案及組織形式進行施工模擬，保證施工組織有序進行。

5.項目資料多、文檔管理難，參與方多、協同管理難
使用ProjectWise平臺，實現項目文檔統一管理，同時讓各分包方在平臺上實現協同工作。

施工階段BIM應用
1. ProjectWise平臺應用
利用 ProjectWise平臺，集成項目全過程中的各類資料，包括項目模型、項目文檔資料、項目視頻資料等。

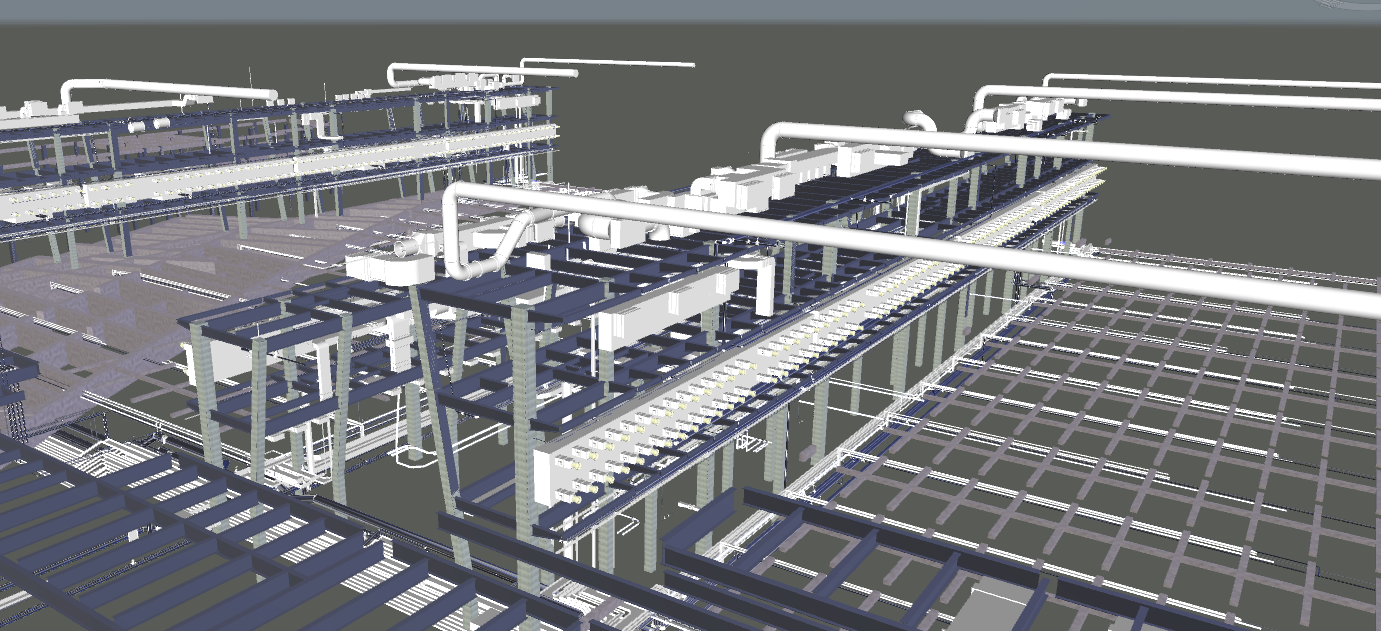

2. 施工階段協調各專業BIM模型
本項目涉及土建專業、鋼結構專業、幕墻專業和機電安裝專業等。在項目開始前，需提前制定BIM咨詢服務管理細則和驗收標準，避免在模型合成后協調難度增大。

3. 施工布置場地模型建立
建立施工布置場地模型，可以查看各階段施工場地變化，和后期土方施工、樁基施工、管溝及地鐵轉換結構施工階段的場地布置情況，起到節省圖紙翻閱時間等作用。

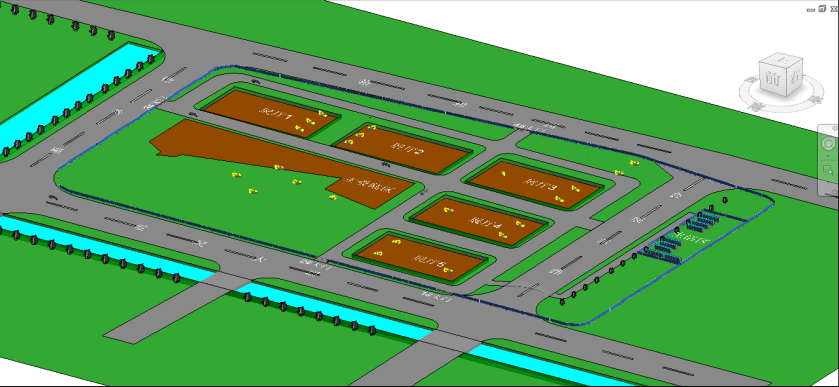

土方施工階段場地布置模型

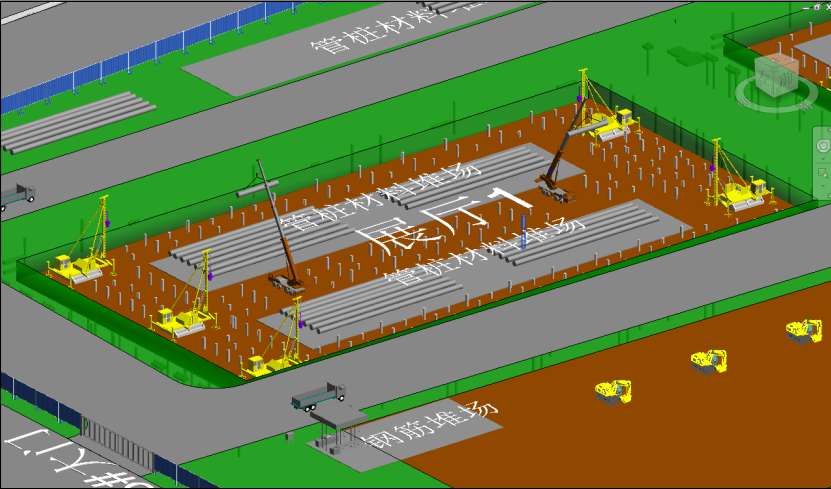

樁基施工階段場地模型

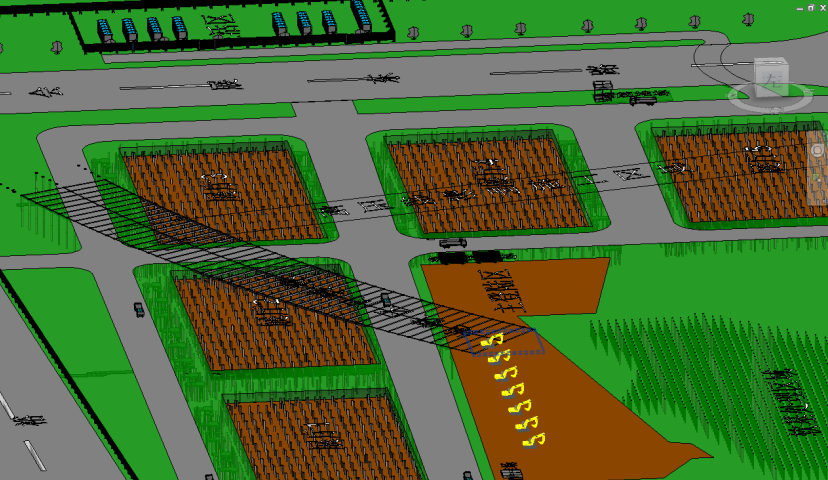

管溝及地鐵轉換結構施工階段場地模型

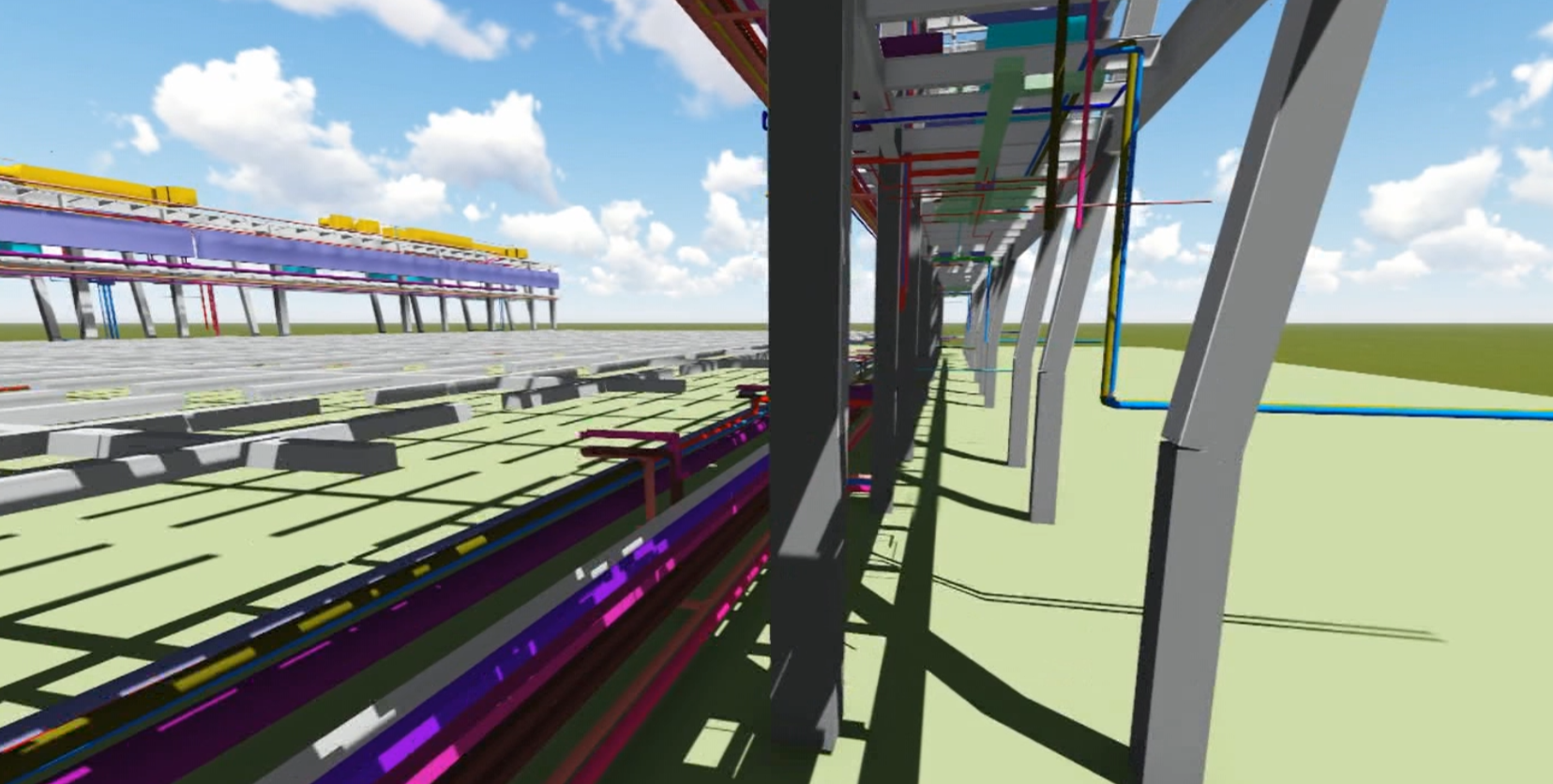

4. 施工方案模擬
由不同專業根據實際工程復雜程度制定施工方案，然后在ProjectWise子系統上進行FAST施工方案整合并結合每個施工方案出施工動畫，討論比選以確定最終的施工方案和施工視頻，大大提高了施工方案制定和實際施工的工作效率。
通過Navigator主要完成FAST的復雜工藝施工模擬，場地布置，碰撞檢測和成本控制。
① Navigator的動態施工模擬在施工方案討論與比選方面提供了強有力地保證，清晰直觀地展示了復雜施工工藝的詳細流程；
② Navigator碰撞檢查，快速幫助設計團隊找到多個設計異常點，通過Navigator軟件對這些碰撞點進行了批注和處理；
③ Navigator精細的成本控制，大大節省了項目不必要的開支。

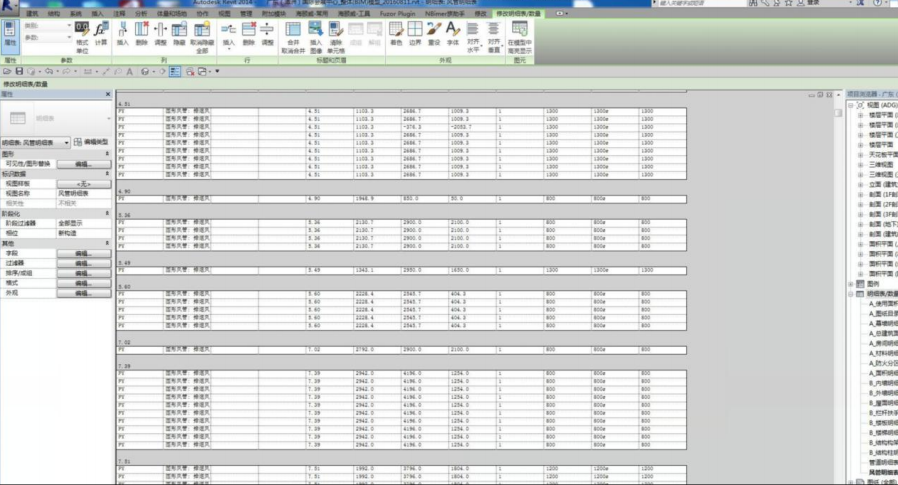

5. 工程量輔助計算
工程量計算是工程造價中最繁瑣、最復雜的部分，利用BIM技術基于施工BIM模型輔助工程計算與造價控制，能大大加快工程量計算的速度。

6. 變更模型修改

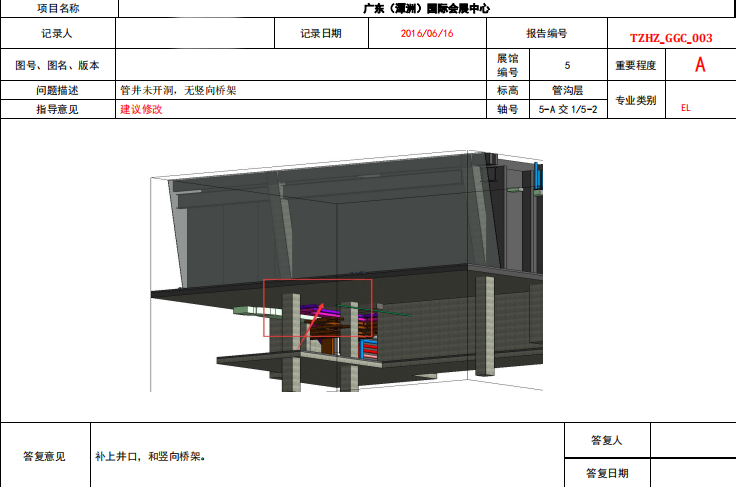

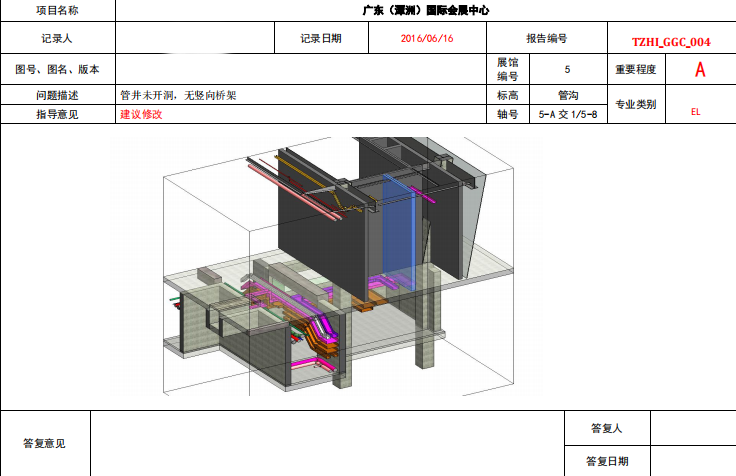

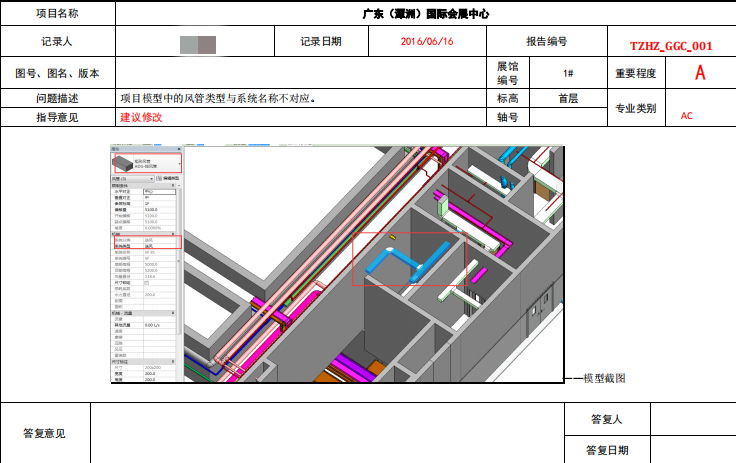

施工過程中，根據施工圖紙深化設計而進行模型修改及碰撞檢查。下面是一、四、五號館的部分機電問題反饋、碰撞問題截圖報告。

7. 無人機實景建模

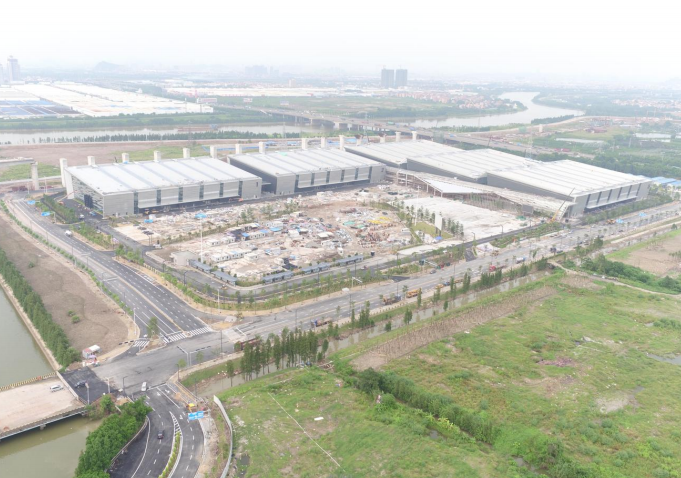

借助無人機航拍和實景建模技術，每天對關鍵的角度進行航拍拍照，記錄施工過程。每周對項目現場進行無人機掃描后出實景模型，監督項目實施進展情況。
項目期間，合同實景建模要求累計12次，最終完成實景建模共15次。
