河北豐南臨港經濟園供熱工程項目——唐山鍋爐廠BIM應用

一、工程概況

本項目為唐山市豐南區政府引進的重點外資項目，采用工業余熱利用、屋頂光伏發電及天然氣應急調峰等多種清潔能源利用方式，通過資源的多維尋優、多能互補、智慧調度，實現能源梯級利用、清潔高效的目標。本項目計劃總投資人民幣6億元，覆蓋河北豐南經濟開發區臨港經濟園第二起步區、化工園、濱海小鎮，為轄區內工業企業、居民及商業等用戶提供優質可靠的供熱供暖服務。

本項目一期規劃建設分布式能源主站1座、燃?xì)庹{(diào)壓站一座，DN800DN600的主干線熱水管網管槽長度約為7km，DN600DN300的主干線蒸汽管網長度約為15km。項目達產后可滿足面積約為301.83萬m2的供暖負荷，工業用蒸汽負荷約為283.5t/h。

廠區 尺寸2000

產區

二、BIM技術應用背景

1）設計背景

隨著項目的規模擴大、復雜度的增加，傳統的方式在多人多專業的協同設計上，逐步暴露出缺點與漏洞。在工期緊迫的項目中，經常發生圖紙說明不一致、設計內容沖突及工程數量核算錯誤等問題，造成工期延期，設計成果品質不良。

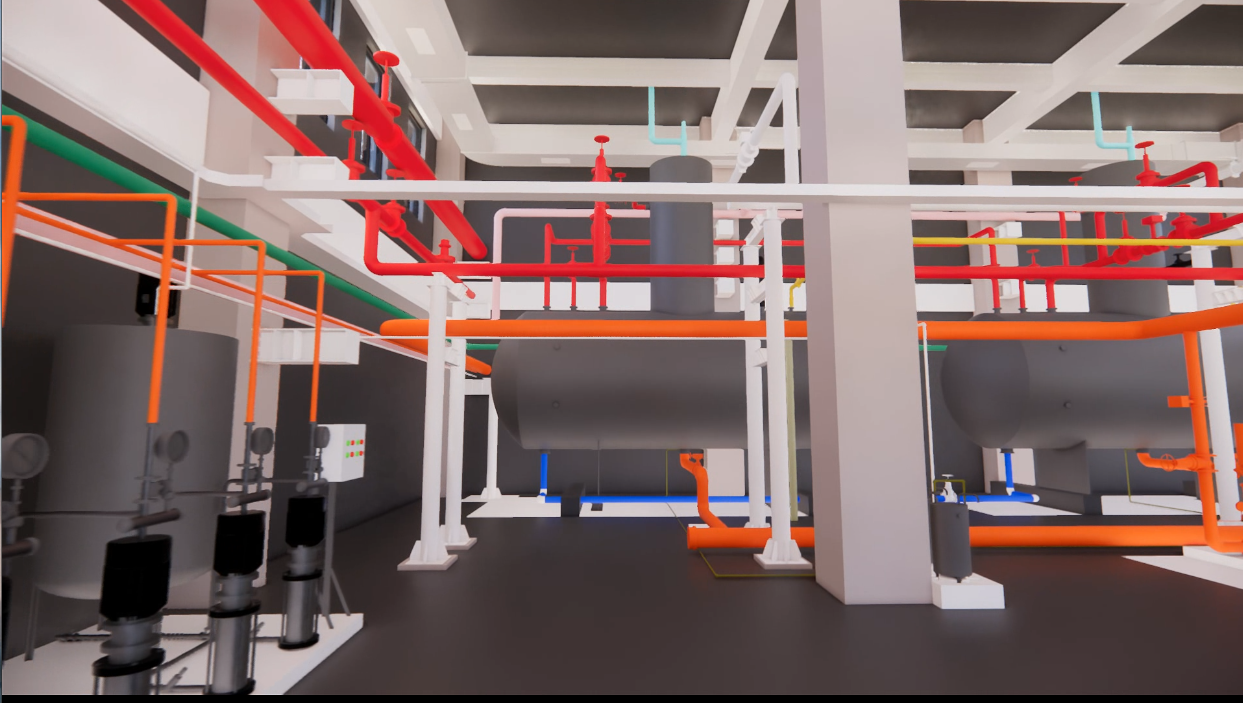

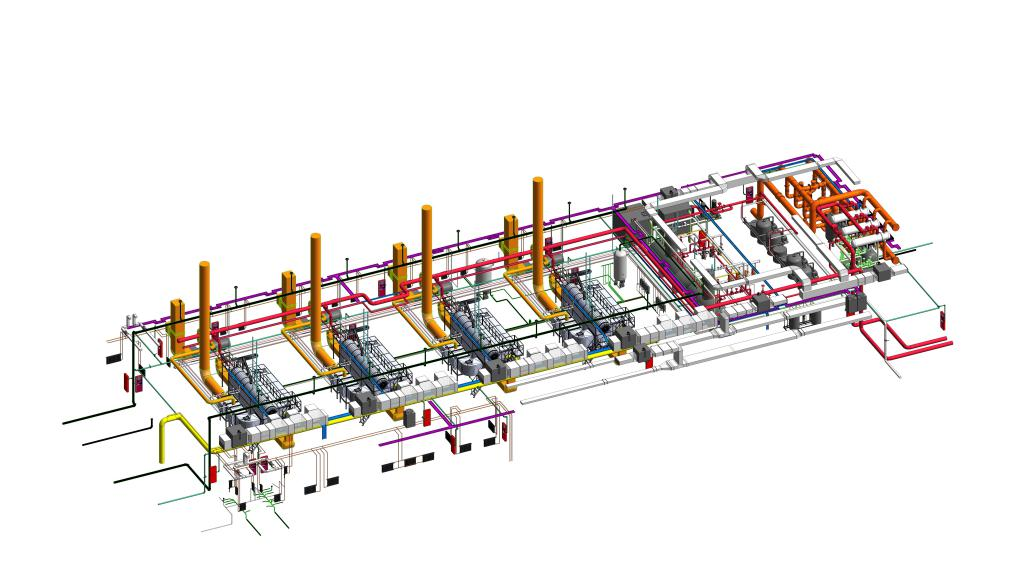

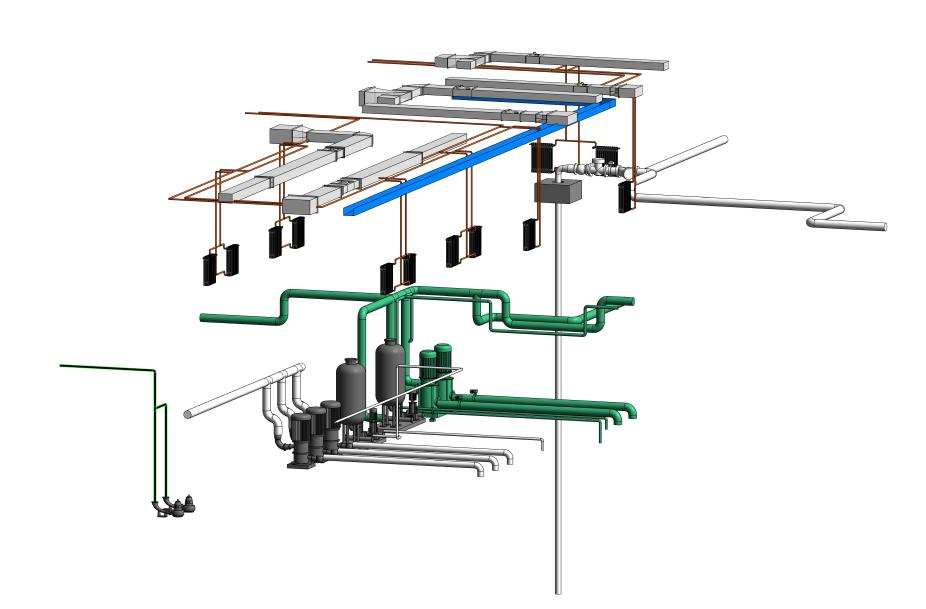

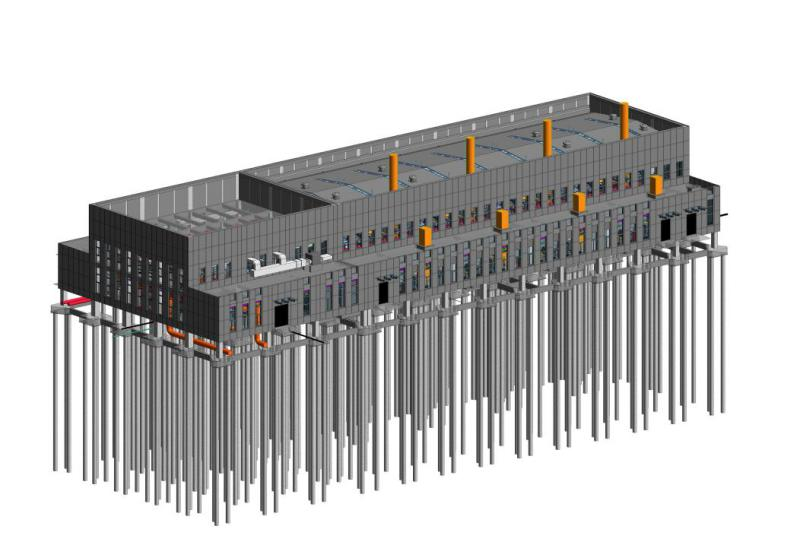

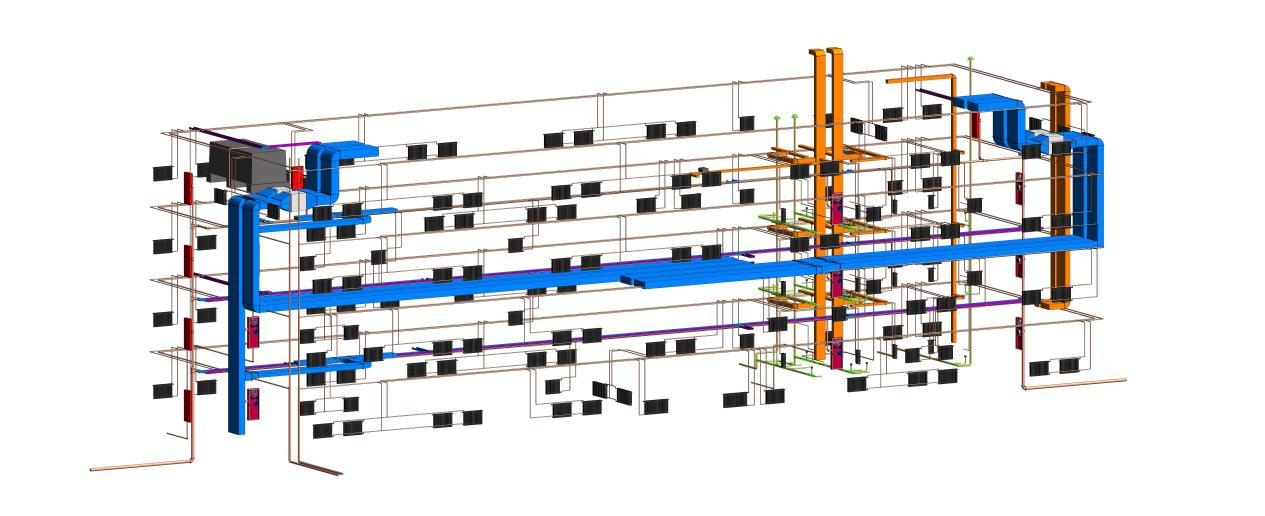

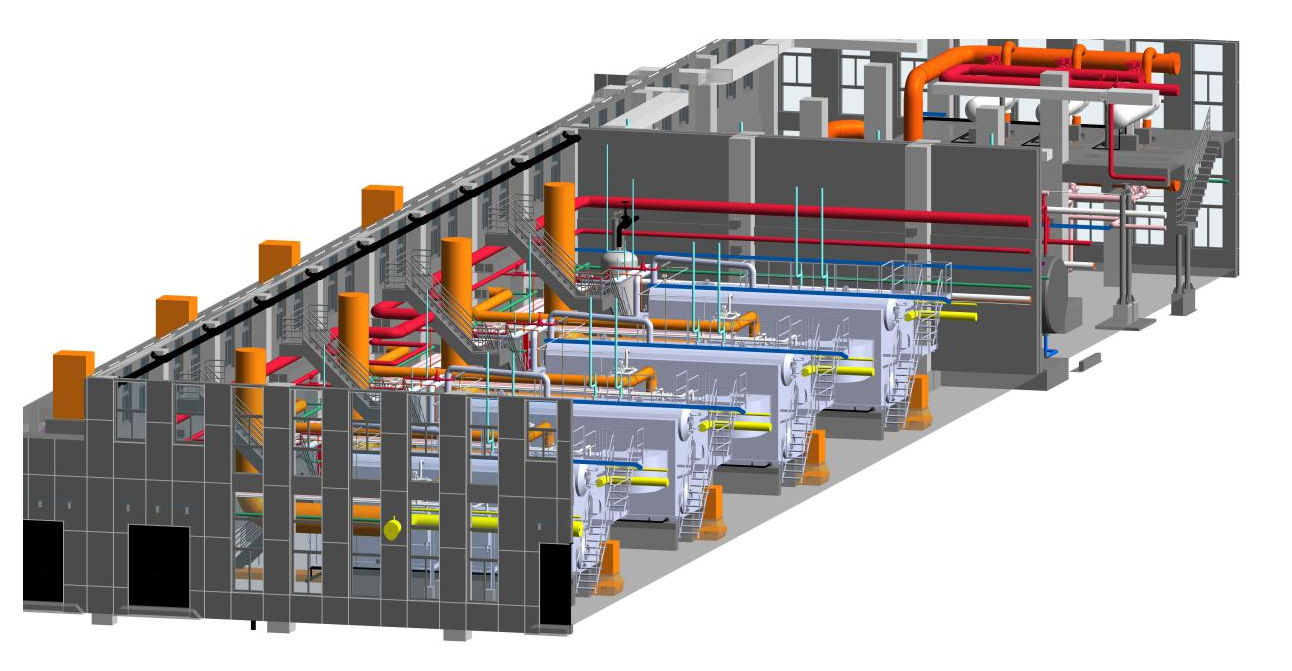

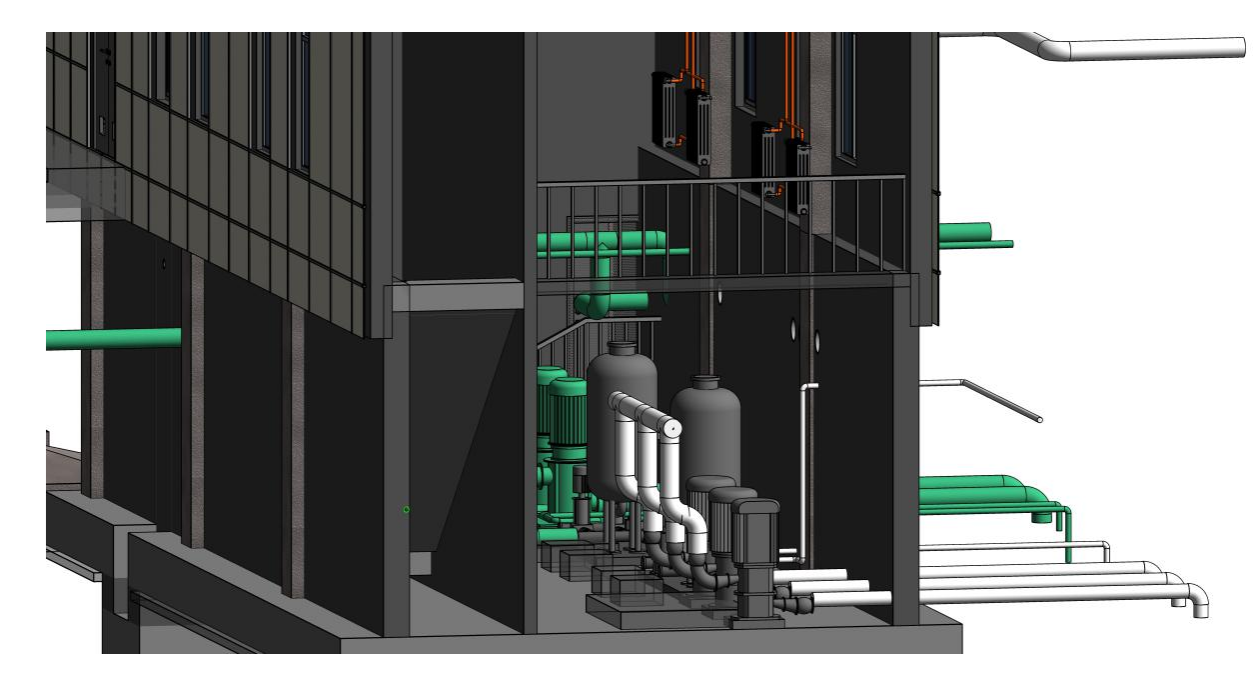

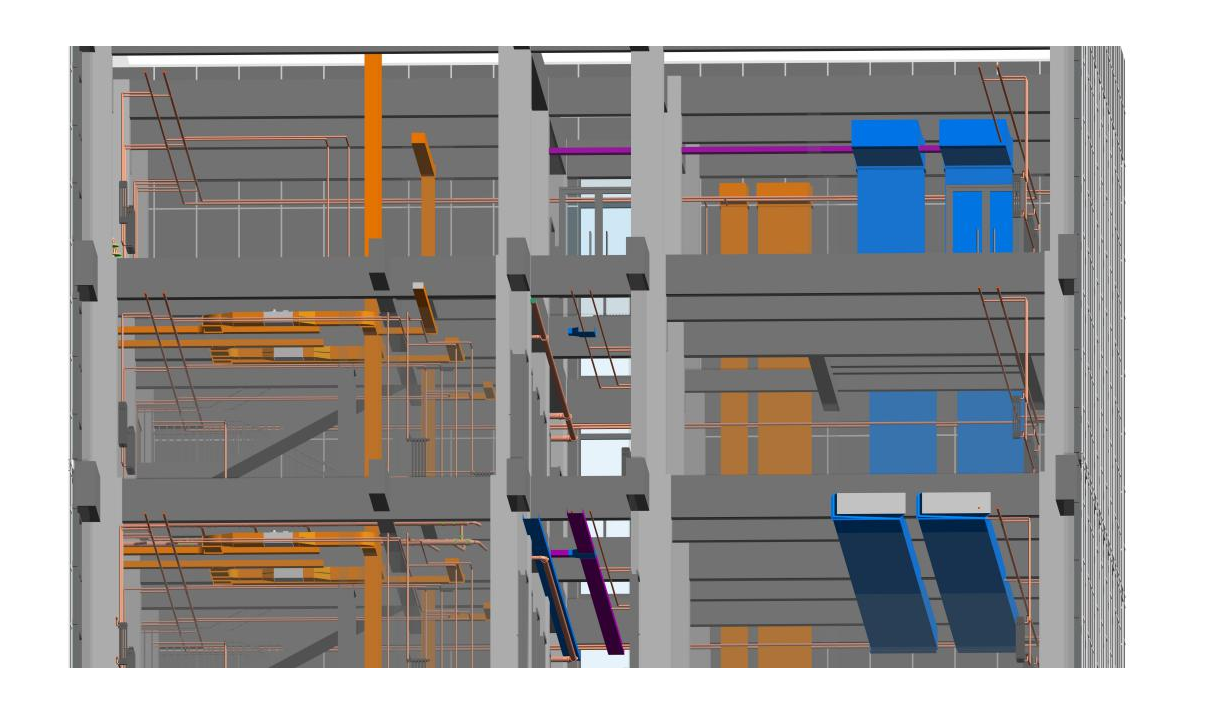

通過BIM技術所建立的3D可視化模型，讓參與設計的工程師在虛擬空間內的建造過程，更精確、更細致、更具表現力，并節省大量人力，增進設計效率，提升設計品質。

2）施工背景

在施工期間，對于復雜的建筑形體，工人及監工只能靠平、立面圖來判斷建筑物的實際樣子，這有可能存在施工錯誤的潛在風險，導致多余的工程費用及時間。

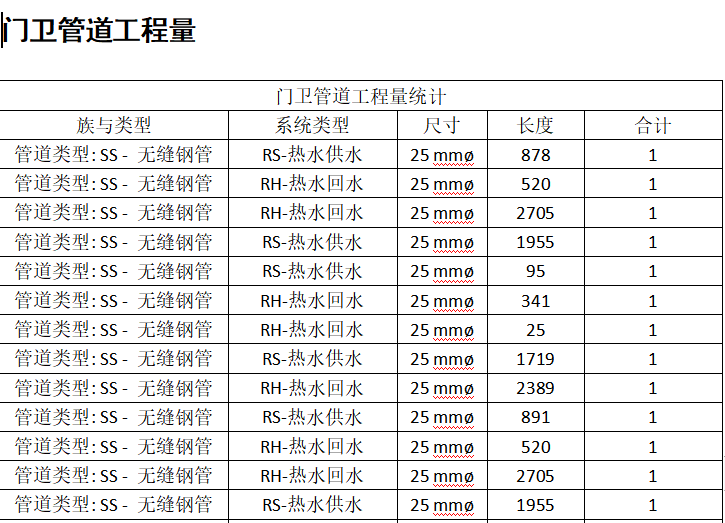

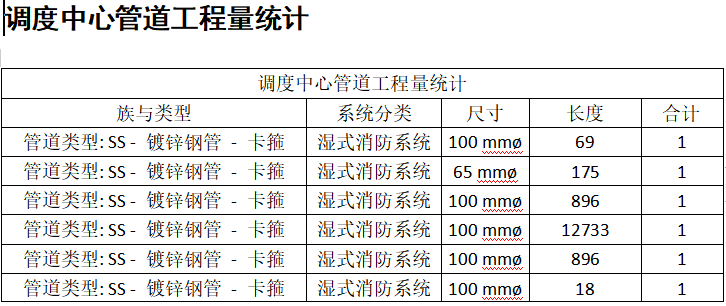

利用BIM技術為工程項目提供3D可視化模型、4D模擬演示、5D成本實時動態管理等, 為傳統的建筑流程與管理方式帶來了全新的變革。
