節段式沉井自動壓沉施工關鍵技術研究?

長江、沙瑚水環境提升工程位于湖北省武漢市，該工程是為了提高老城區截流倍數，消除長江沿岸的旱季排口，減少入江入湖污染的重大民生工程。

污水通道全長約5.78公里，其中沙瑚公園段通道長約3.29公里，設計為直徑3.5米的隧道，采用頂管法施工，其中包含大型沉井4座，尤其是W2管井緊鄰沙湖大橋和高層住宅小區，施工難度大，周邊沉降要求高。

640 (14)

技術背景

目前，沉井施工多依靠集體自重下沉，不僅工期長，而且常遇到井體傾斜，扭轉、不沉，突沉、超沉，以及周邊嚴重沉降甚至塌陷等問題。

針對上述問題，中鐵上海工程局集團有限公司進行立項攻關，研究開發了沉井新技術，首次提出了節段式沉井自動壓沉施工施工概念，即將井筒分為1.5米高的標準節段，構筑一節下沉一節，并采用自動化的地錨式液壓裝置主動加壓促沉，該技術將節段式沉井工藝與地錨式壓沉工藝有機結合，在行業內屬于首創。

施工工藝

針對標準節段之間的鋼筋連接，施工縫止水，預留洞口構造等問題， 豎向鋼筋采用直螺紋連接，施工縫采用兩道凹槽加止水條復合之水，洞口采用鋼套環預留，并分節澆筑。

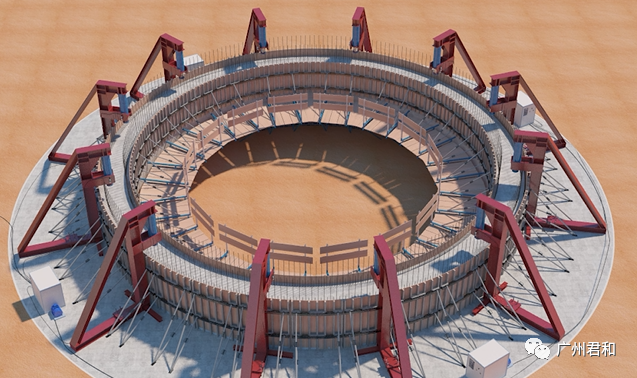

為了標準化施工，開發了兩種專用的定型化輕量模板體系，模板重量輕，便于操作，弧度可根據需要調節，通用性強，采用外斜撐加內懸臂式支撐體系，無需穿墻拉桿，降低了井筒結構滲漏風險。

640 (15)

懸臂支撐結構牢固，安全性高，加壓系統按照定型化、標準化、模塊化理念設計，根據工程條件組合使用，加壓?jiǎn)卧?000千牛標準設計，簡化了反力地錨錨固裝置和鋼反力架的設計。

采用專利技術的內藏式加長桿液壓油缸，有效的降低了加壓裝置高度， 便于取土機械作業。通過反力形式的多樣化研究，形成的重力式和組合式的反力形式，根據工程地質靈活選擇。

組合式中的錨樁可采用微型樁，鉆孔灌注樁，SMW樁等多種形式。壓沉系統包含了液壓，機械、電氣等多種設備。關系復雜，各單元分散，進而研制了自動化控制系統，實現了自動化施工。

系統依據預設參數，自動調節系統流量，控制加壓速度，糾正偏斜，匹配取土速度。該技術還具有基礎處理簡單，投入周轉材料和勞動力少，可在低凈空環境中作業等特點。

項目意義

目前，節段式沉井自動壓沉施工技術已取得專利6項，其中發明專利2項，形成工法1項，并在武漢、鎮江、太原等地，大直徑頂管工程中推廣應用。

已完成大型沉井15座，沉井結構綜合功效為0.5m/d，總工期縮短近1/3。沉井周邊沉降控制小于20毫米，取得了顯著的社會經濟效益，節段式沉井自動壓城施工技術不改變沉井結構設計，為沉井的施工開拓了新的局面。
